[求助] 蠕变——疲劳断口分析 已有2人参与

请各位帮忙分析一下蠕变—疲劳失效断口。第一张图是低周疲劳 分辨一下疲劳源,裂纹扩展和瞬断区。后面两张图大家帮忙看一下有没有什么特征?谢谢!初学断口分析 各位多多指教!

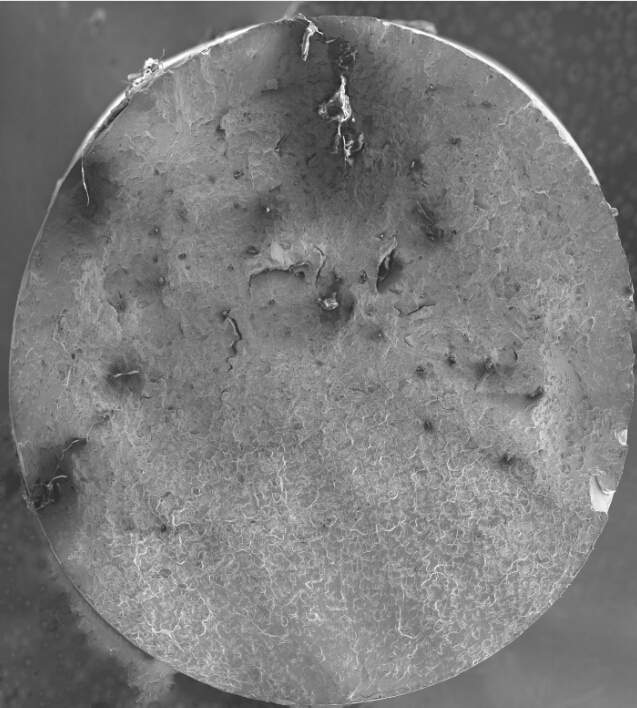

蠕变——疲劳断口分析

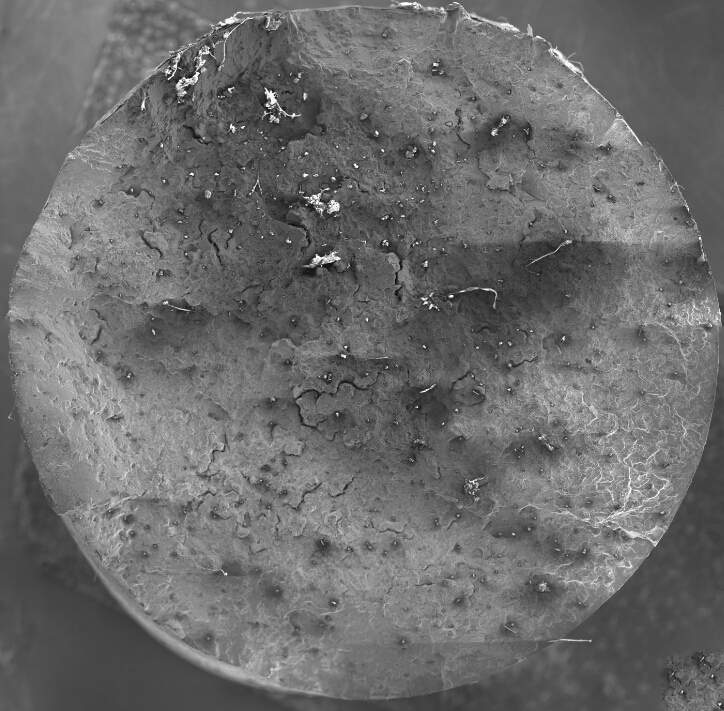

蠕变——疲劳断口分析-1


蠕变——疲劳断口分析-2
回复此楼
加油
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

engle028

至尊木虫 (知名作家)

脚踏实地

【答案】应助回帖

★ ★ ★ ★ ★
dingbiao: 金币+5, ★★★很有帮助, 好的 谢谢! 2016-03-18 15:47:03
引用回帖:
8楼: Originally posted by dingbiao at 2016-03-18 10:11:41
感觉看不到疲劳源...

疲劳源还是有的,像七点钟方向就有,只是小而已,其他地方模糊看不清,你的应该是多源的,由于力大或者温度高,裂纹萌生和稳定扩展太小

[ 发自手机版 http://muchong.com/3g ]
加油,期待一切美好
9楼2016-03-18 12:39:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

phoenix7573

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
dingbiao: 金币+10, ★有帮助 2016-03-17 15:48:20
第一张比较明显的疲劳源在六点钟方向,有没有其他的暂时没看出来

[ 发自手机版 http://muchong.com/3g ]
2楼2016-03-17 14:49:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dingbiao

木虫 (小有名气)

引用回帖:
2楼: Originally posted by phoenix7573 at 2016-03-17 14:49:34
第一张比较明显的疲劳源在六点钟方向,有没有其他的暂时没看出来

对的 第一张比较好判断 后面两张感觉不好确定 有蠕变的影响在里面。
加油
3楼2016-03-17 15:48:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

engle028

至尊木虫 (知名作家)

脚踏实地

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
dingbiao: 金币+5, ★有帮助, 第二张图不知道怎么分析 2016-03-17 22:18:06
第一张图在六点钟方向,第二张图不明显,应该是应力比较大,第三张图在六点钟到八点钟方向 线源
加油,期待一切美好
4楼2016-03-17 18:30:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

engle028

至尊木虫 (知名作家)

脚踏实地

【答案】应助回帖

第二张图片应力较大或者温度很高,存在大量的二次裂纹
加油,期待一切美好
5楼2016-03-17 22:23:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhs2057

金虫 (小有名气)

断口太脏了

[ 发自手机版 http://muchong.com/3g ]
6楼2016-03-18 07:39:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dingbiao

木虫 (小有名气)

引用回帖:
6楼: Originally posted by lhs2057 at 2016-03-18 07:39:34
断口太脏了

你好 我是用酒精超声波清洗的 你们一般怎么清洗断口呀?
加油
7楼2016-03-18 10:11:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dingbiao

木虫 (小有名气)

引用回帖:
5楼: Originally posted by engle028 at 2016-03-17 22:23:50
第二张图片应力较大或者温度很高,存在大量的二次裂纹

感觉看不到疲劳源
加油
8楼2016-03-18 10:11:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

午后阳光1901

银虫 (小有名气)

引用回帖:
4楼: Originally posted by engle028 at 2016-03-17 05:30:26
第一张图在六点钟方向,第二张图不明显,应该是应力比较大,第三张图在六点钟到八点钟方向 线源

裂纹源怎么就能看出来呢
10楼2016-12-15 04:18:29
