[求助] icem中两个不同面积大小的面（定义为interface），网格划分问题

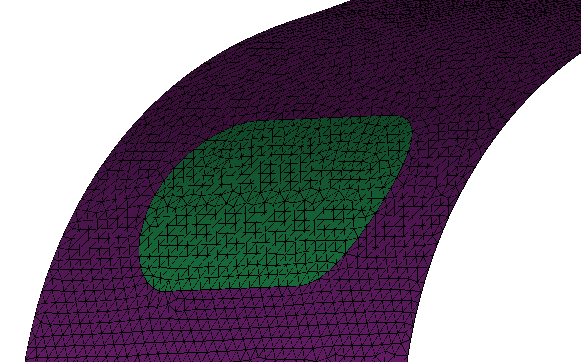

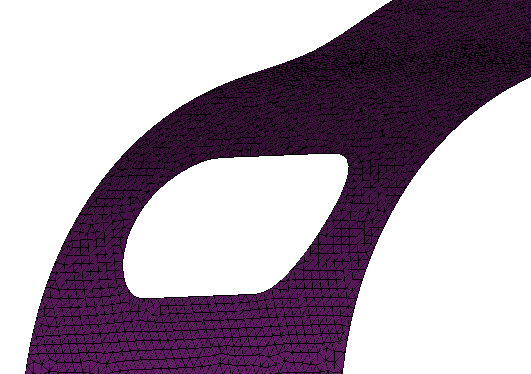

icem处理两个不同part（中间有很小间隔）交界面，如图1所示，我想要达到的效果是两个面都独立分开，网格互不干扰，但是划分网格后大面的interface上有一个小面大小的洞（如图二所示）

icem中两个不同面积大小的面（定义为interface），网格划分问题


icem中两个不同面积大小的面（定义为interface），网格划分问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
低调一点点
1楼 2016-03-16 19:03:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanglan248

新虫 (初入文坛)
你这不是两个part吗？洞的那一块就是小面的位置呀，你是想达到什么效果？

发自小木虫IOS客户端
赞一下 回复此楼
2楼2016-03-17 11:18:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaoyuanyu

铁杆木虫 (著名写手)

老虫
引用回帖:
2楼: Originally posted by zhanglan248 at 2016-03-17 11:18:55
你这不是两个part吗？洞的那一块就是小面的位置呀，你是想达到什么效果？

大面是完整的，没有洞。。

发自小木虫Android客户端
赞一下 回复此楼
低调一点点
3楼2016-03-25 10:51:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hybxxy

金虫 (小有名气)
在两个icem文件中分别画网格，最后导入同一个icem文件中，在求解器中设置interface,就能够保留大面了，可以试试

发自小木虫Android客户端
赞一下(1人) 回复此楼
4楼2016-03-25 22:39:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhcgzhxx

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by hybxxy at 2016-03-25 22:39:30
在两个icem文件中分别画网格，最后导入同一个icem文件中，在求解器中设置interface,就能够保留大面了，可以试试

您好，就像上面一样，我在大面上建立了一个小面，但全局划分网格时，只能讲大面画上网格，小面画不上，麻烦帮我解答一下，谢谢
赞一下 回复此楼
5楼2018-03-23 09:33:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaoyuanyu

铁杆木虫 (著名写手)

老虫
间距太小。软件无法识别，就当成一个面了。把两个面的距离适当加大。

发自小木虫Android客户端
赞一下 回复此楼
低调一点点
6楼2018-03-23 10:20:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

x_lc

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by hybxxy at 2016-03-25 22:39:30
在两个icem文件中分别画网格，最后导入同一个icem文件中，在求解器中设置interface,就能够保留大面了，可以试试

请问如果像这种交界面形状不同但需要两者联通该怎么处理？
赞一下 回复此楼
7楼2018-05-10 15:46:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
