[求助] 如何加载复杂的热载荷？ 已有1人参与

本人为Ansys菜鸟级初学者，需要进行热分析模拟，已知热载荷求解温度场分布，但在加载载荷的时候遇到了难题，请求高手指教。

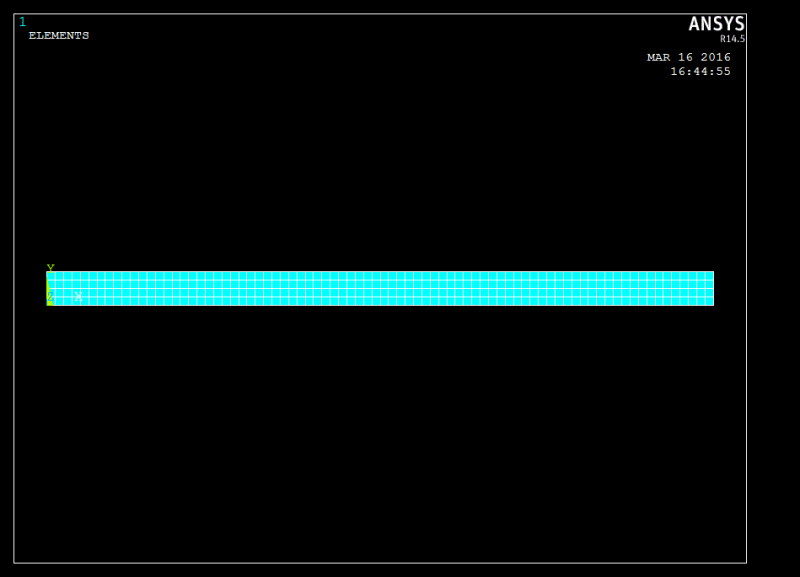

目前模型已经建立起来，为800*400*40的长方体分布，材料性质单一，已输入热传导系数、密度和热容。已知的热载荷是三维空间分布，X方向不改变，有YZ平面分布的数据表格，但是不能写成解析函数。

请问：
1.是否可以转为两维平面只进行YZ平面内的分析？我试过两维表格加载，但好像只能施加9*9大小的表格，我的表格超过了这个数目（41*9）。怎么施加超过9*9个的表格载荷？
2.如果转为三维，那么是不是只能用APDL语言编程进行求解了？3D表格怎么用APDL语言描述呢？那么多数据点需要一个一个输入吗？APDL有什么好的学习资料推荐吗？
抱歉剩余金币不多，期待高手指点一二，缓解燃眉之急，再次感谢！

如何加载复杂的热载荷？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-03-16 16:51:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
julietyy: 金币+3, ★★★很有帮助 2016-04-13 15:59:03
你具体要施加的是什么载荷？温度？生热率？还是别的什么？
  既然知道了载荷的空间分布 (无论是离散数据还是函数形式)，完全可以使用 APDL 语言计算得到各个节点的载荷值并施加到相应的节点上。
赞一下 回复此楼
2楼2016-03-17 08:58:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

julietyy

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2016-03-17 08:58:23
你具体要施加的是什么载荷？温度？生热率？还是别的什么？
  既然知道了载荷的空间分布 (无论是离散数据还是函数形式)，完全可以使用 APDL 语言计算得到各个节点的载荷值并施加到相应的节点上。

不好意思，是我没说清楚，热载荷是热生成率。谢谢你的热心帮助。能加载就太好了，就是刚接触ansys，对APDL语言完全不熟悉，有什么好的学习资料推荐吗？
赞一下 回复此楼
3楼2016-03-17 11:27:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

可以看看如下资料：
    http://www.doc88.com/p-457274466188.html
    http://download.csdn.net/download/u013965882/7371357
    http://bbs.co188.com/thread-1562146-1-1.html
    http://wenku.baidu.com/view/80611124ccbff121dd3683cd.html
    http://wenku.baidu.com/view/e7f8ea0ef12d2af90242e602.html
    http://muchong.com/html/201110/3707677.html
    ......
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

julietyy
4楼2016-03-18 08:02:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小左儿

银虫 (正式写手)
1.可以转为二维平面分析，结果差不多。
2.如果做三维的，加载最好用APDL形式。
3.不存在你说的3D表格，需不需要手输，看你载荷文件了，ANSYS可以读取，然后施加。
可以把你的载荷文件发给我看看。
赞一下 回复此楼
微信公众号：CAE技术分享
5楼2016-03-18 11:55:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

julietyy

新虫 (初入文坛)
送红花一朵
引用回帖:
4楼: Originally posted by shgao20 at 2016-03-18 08:02:28
可以看看如下资料：
    http://www.doc88.com/p-457274466188.html
    http://download.csdn.net/download/u013965882/7371357
    http://bbs.co188.com/thread-1562146-1-1.html
    http://wenku.baidu.co ...

好丰富的资料，非常感谢
赞一下 回复此楼
6楼2016-03-21 09:50:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

julietyy

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 小左儿 at 2016-03-18 11:55:27
1.可以转为二维平面分析，结果差不多。
2.如果做三维的，加载最好用APDL形式。
3.不存在你说的3D表格，需不需要手输，看你载荷文件了，ANSYS可以读取，然后施加。
可以把你的载荷文件发给我看看。

嗯，二维表格我试过，好像是添加不了这么多，我的ansys版本9*9最多。我的数据是YZ方向的二维数据。数据excel上传,麻烦您啦~
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : Qw.xlsx
    • 2016-03-21 09:51:37, 16.63 K
7楼2016-03-21 09:54:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小左儿

银虫 (正式写手)
引用回帖:
7楼: Originally posted by julietyy at 2016-03-21 09:54:26
嗯，二维表格我试过，好像是添加不了这么多，我的ansys版本9*9最多。我的数据是YZ方向的二维数据。数据excel上传,麻烦您啦~...

可以添加的，没有限制。
你打开数组定义界面，右上角有一对箭头，用那个控制表格显式的大小。
你这个现在的思路是：（1）划分网格时严格地份数，保证每个节点都能和你excel的位置对应上（2）手动输入excel里面的数据到数组，或者利用ANSYS的APDL读取数据（3）定义循环加载，将数组的每个节点的载荷施加到每个节点上。
赞一下 回复此楼
微信公众号：CAE技术分享
8楼2016-03-21 16:14:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

julietyy

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 小左儿 at 2016-03-21 16:14:55
可以添加的，没有限制。
你打开数组定义界面，右上角有一对箭头，用那个控制表格显式的大小。
你这个现在的思路是：（1）划分网格时严格地份数，保证每个节点都能和你excel的位置对应上（2）手动输入excel里面的 ...

哦，我知道了，我一直定义的是table，定义再多维也只能显示9*9。原来可以用array的定义的话可以显示多维。嗯，我就按这个思路进行吧。遇到问题再向您请教，非常感谢~
赞一下 回复此楼
9楼2016-03-22 16:59:31
