24小时热门版块排行榜

返回列表

焊接小虫

金虫 (初入文坛)

应助: 0 (幼儿园)
金币: 1395.5
散金: 13
帖子: 19
在线: 60.6小时
虫号: 1484673
注册: 2011-11-09
性别: GG
专业: 金属基复合材料

[求助] 求各位大神指导这个陶瓷金相的晶粒和晶界已有1人参与

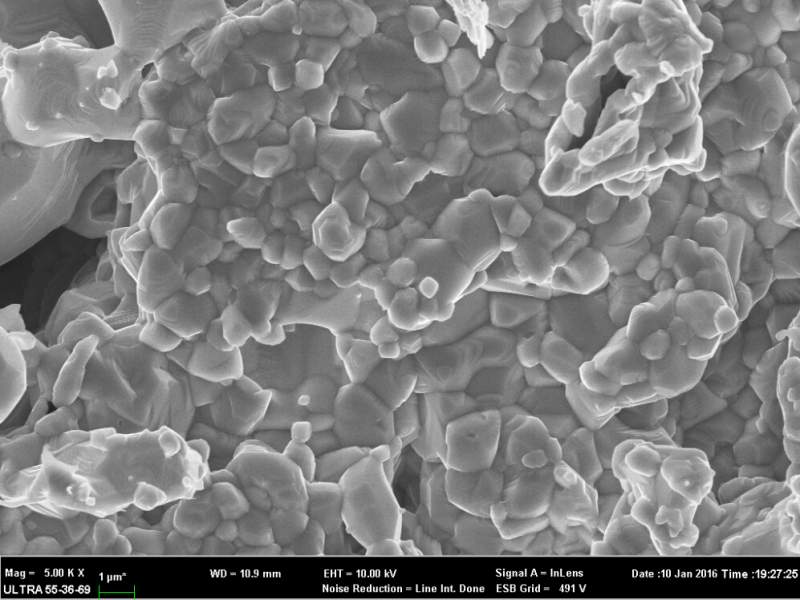

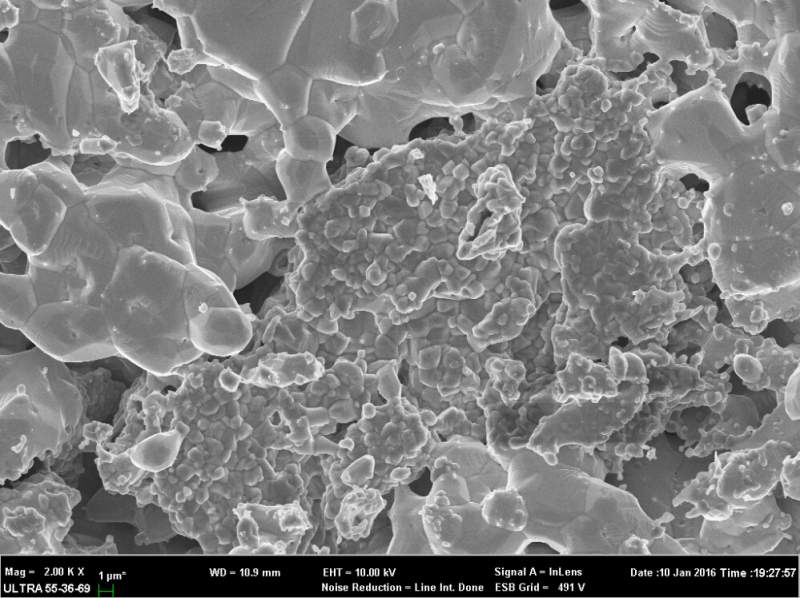

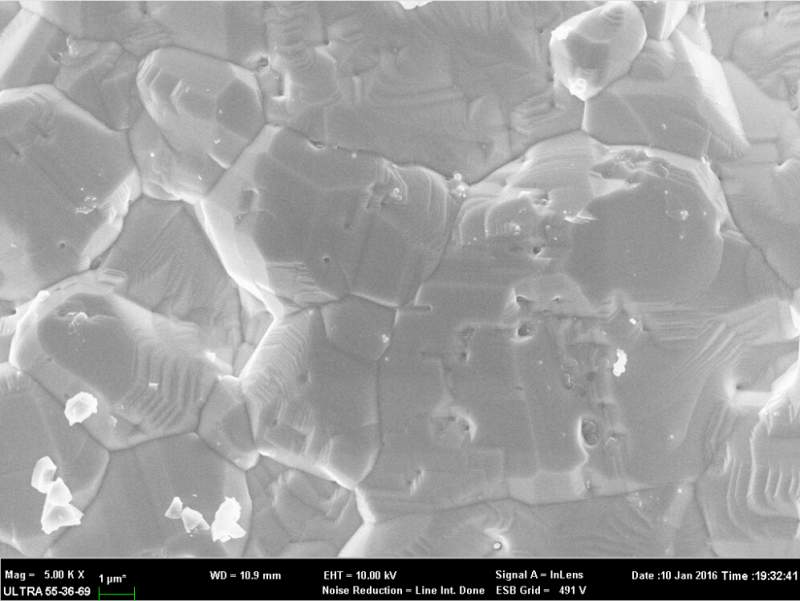

冷压烧结法制备的反钙钛矿陶瓷金相照片，由于没有陶瓷材料基础想请诸位大神给予指点。
问题有3，图中小颗粒部分和大颗粒部分是否为晶粒？其间的边界是否为晶界？如何除去表面上的小颗粒以及如何使其更为致密？谢谢！
500Mpa模具冷压成片，真空烧结850℃，60h




回复此楼

» 猜你喜欢

大家好，校样时候的紧急求助，请各位帮帮忙了已经有7人回复
售T0P一区SCI文章，我:8O5.51.O.54,科目齐全,可＋急已经有3人回复
昨日死，今日生已经有7人回复
售T0P一区SCI文章，我:8O5.51.O.54,科目齐全,可＋急已经有7人回复
有没有同学在用一款线上科研辅助平台？已经有3人回复
27年博士招生信息已经有13人回复
植酸TLC薄层色谱爬板已经有6人回复
单宁酸已经有3人回复
求助难溶化合物在DMSO+三氟乙酸中的氢谱分析已经有7人回复
有机能跨方向申博吗已经有4人回复

» 本主题相关商家推荐: (我也要在这里推广)

1楼 2016-03-15 15:49:31

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

回帖支持 ( 显示支持度最高的前 50 名 )

guxue

专家顾问 (知名作家)

学习使人进步

专家经验: +1784
IN-EPI: 14
应助: 2373 (讲师)
贵宾: 1.086
金币: 41329.4
散金: 102
红花: 158
帖子: 6493
在线: 614.2小时
虫号: 538944
注册: 2008-04-03
专业: 无机非金属类光电信息与功
管辖: 无机非金属

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
焊接小虫: 金币+10, ★★★很有帮助 2016-03-16 09:17:07

边界是晶界，但晶粒不均匀，气孔较多。这和成型工艺有很大关系，不知你压制多大的，压力是否过大了。再就是前驱粉体粒度的均匀性如何。

赞一下(1人)

回复此楼

青出于蓝而胜于蓝

2楼2016-03-15 17:41:44

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

普通回帖

焊接小虫

金虫 (初入文坛)

应助: 0 (幼儿园)
金币: 1395.5
散金: 13
帖子: 19
在线: 60.6小时
虫号: 1484673
注册: 2011-11-09
性别: GG
专业: 金属基复合材料

引用回帖:

2楼: Originally posted by guxue at 2016-03-15 17:41:44
边界是晶界，但晶粒不均匀，气孔较多。这和成型工艺有很大关系，不知你压制多大的，压力是否过大了。再就是前驱粉体粒度的均匀性如何。

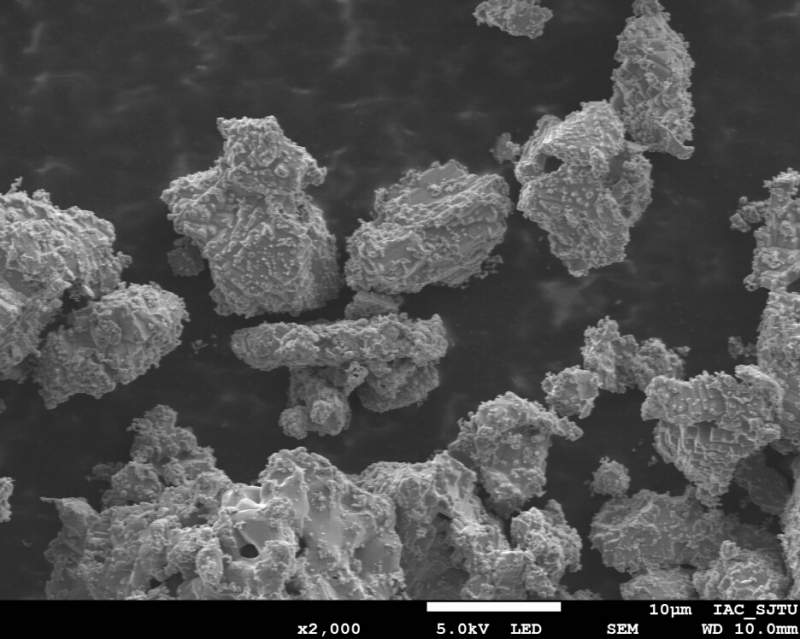

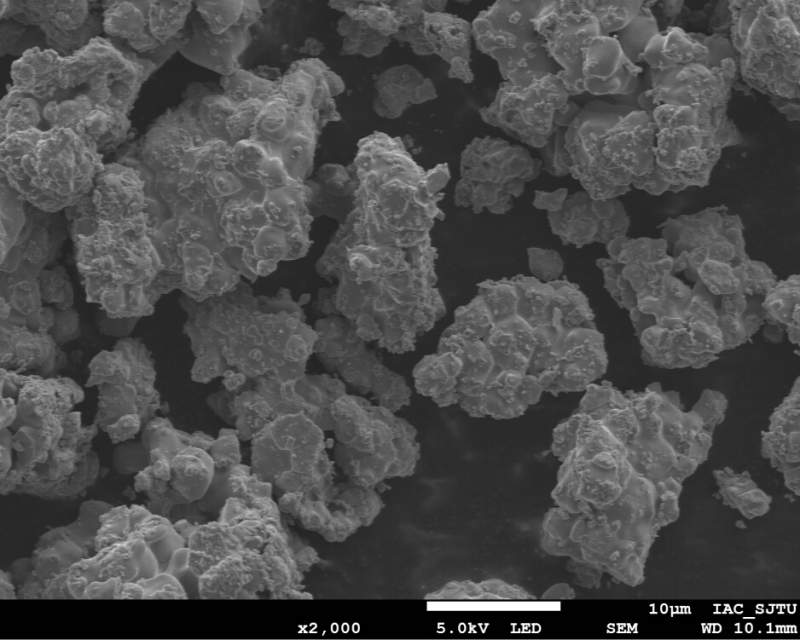

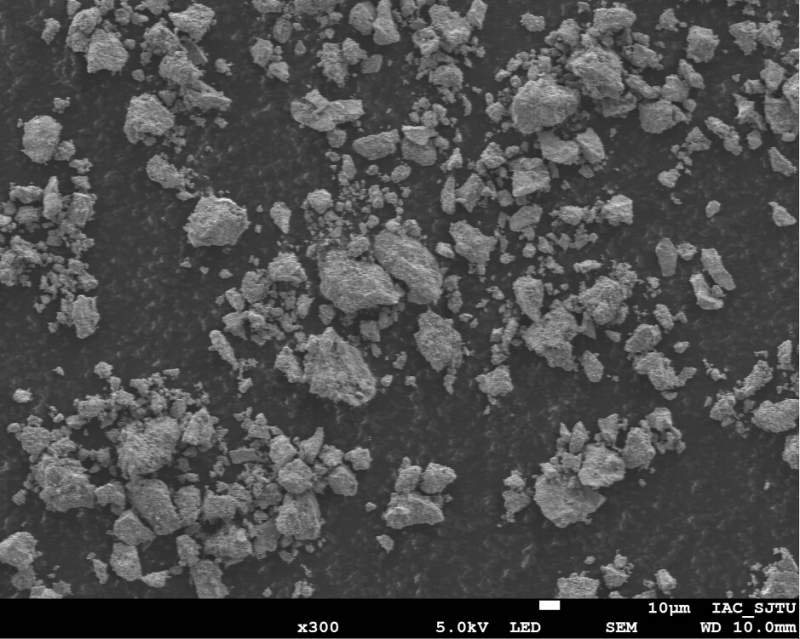

这个陶瓷是由最初的金属粉末通气烧结成前驱粉，前驱粉的粒径如图所示共三种，基本在10 μm 左右吧。我还有个疑问就是为什么前驱粉的表面有很多细小的粒状物，是更小的前驱粉体颗粒么？
同样的粉我也用过SPS制备过，40Mpa，600℃，10min，但烧结后的致密性更差，恳请大侠指点。如何才能让晶粒更加均匀。
