[求助] fluent14.0模拟凝汽器二维，计算发散

fluent模拟二维凝汽器冷凝计算，采用多孔介质，K-e标准模型。

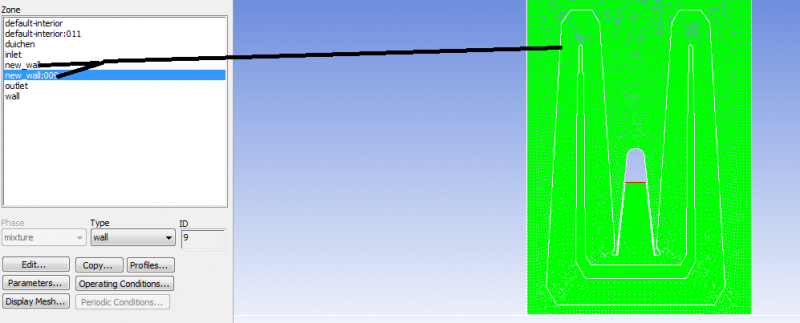

问题1：在gambit内画好模型如图，设置好边界条件导入fluent14.0后，如图1本该为interior边界的fluent给改成了wall，请问大神怎么解决这个问题。

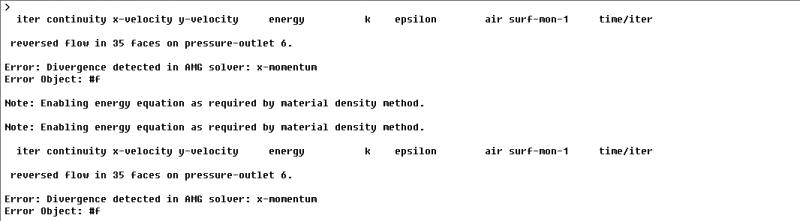

问题二：后采用其他模型尝试计算，冷凝UDF编程没有问题，只设置了多孔介质孔隙率，采用K-e标准模型，初始化后一计算就发散，并给出如图2提示。
跪求大神指点迷经，小弟所有金币如数奉上，跪谢！

fluent14.0模拟凝汽器二维，计算发散


fluent14.0模拟凝汽器二维，计算发散-1
回复此楼

» 猜你喜欢
1楼 2016-03-15 14:46:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Yu1990

新虫 (初入文坛)
你好，请问你的udf编程的内容是什么，只有控制冷凝相变的部分吗，是否需要设置质量源项、x和y方向动量源项，还有能量源项？另外，多孔介质的边界要设置成Interior边界类型吗
赞一下(1人) 回复此楼
2楼2016-04-17 10:12:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘茜阳

新虫 (初入文坛)
同问，刚开始接触冷凝器，好多地方不懂，希望可以想楼主学习
赞一下 回复此楼
3楼2016-04-28 10:28:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

动力小生

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by Yu1990 at 2016-04-17 10:12:38
你好，请问你的udf编程的内容是什么，只有控制冷凝相变的部分吗，是否需要设置质量源项、x和y方向动量源项，还有能量源项？另外，多孔介质的边界要设置成Interior边界类型吗

多空介质边界 需要设为interiori.冷凝程序我是在网上搜到的  华科大07年 熊用大论文文章最后有UDF，希望能帮到你
赞一下 回复此楼
4楼2016-05-24 09:59:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cpw611

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by 动力小生 at 2016-05-24 09:59:21
多空介质边界 需要设为interiori.冷凝程序我是在网上搜到的  华科大07年 熊用大论文文章最后有UDF，希望能帮到你...

搜不到呀，具体名字是什么呢

发自小木虫IOS客户端
赞一下 回复此楼
5楼2016-05-25 14:43:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

动力小生

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by cpw611 at 2016-05-25 14:43:14
搜不到呀，具体名字是什么呢
...

电站凝汽器壳侧流场的准三维数值模拟
赞一下 回复此楼
6楼2016-05-25 17:29:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cpw611

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by 动力小生 at 2016-05-25 17:29:14
电站凝汽器壳侧流场的准三维数值模拟...

谢谢
