Fluent interface 这样的网格密度会影响计算精度吗？ 已有1人参与
|
|

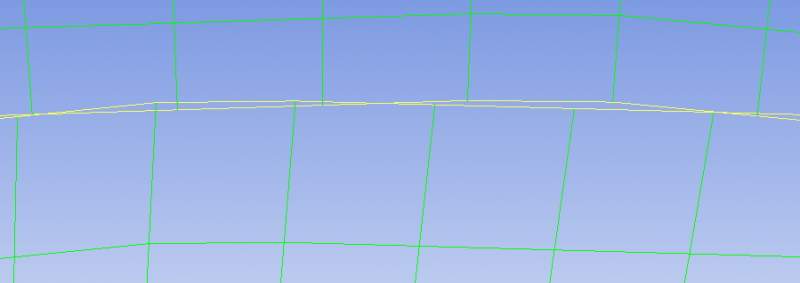

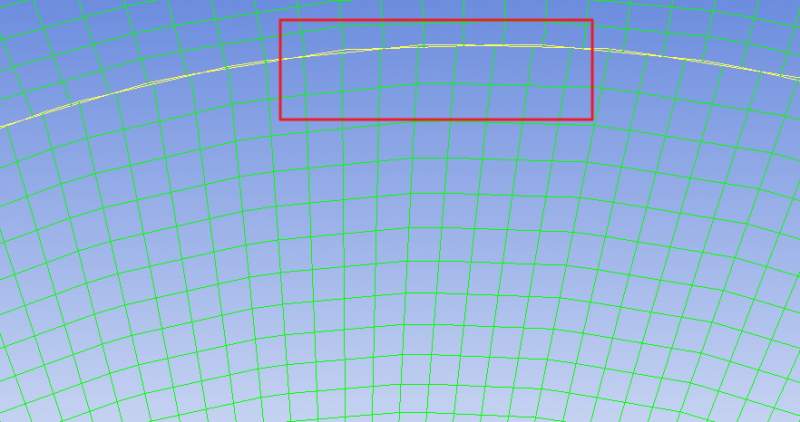

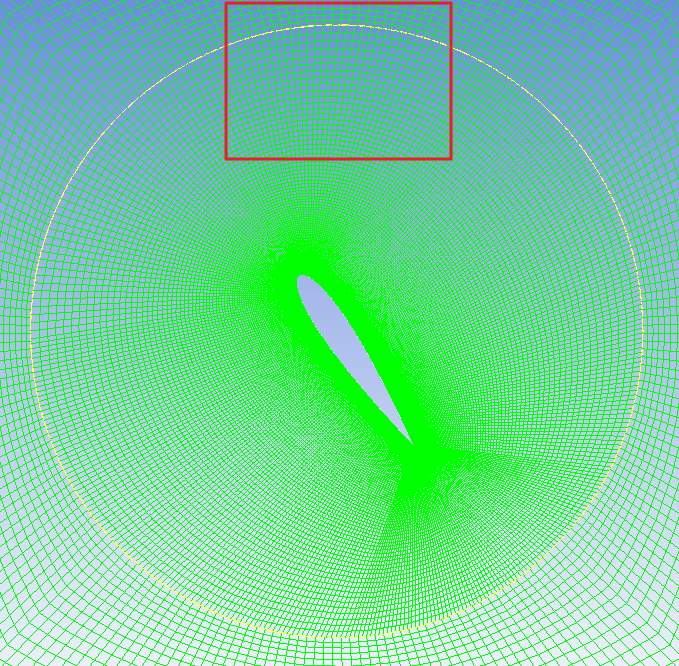

interface 这样的网格密度会影响计算精度吗？ 仔细观察interface 有些交错  11.jpg  12.jpg  13.jpg |
回复此楼» 猜你喜欢
欢迎发来filecode的Mz6后的代码验证其规律
已经有123人回复
-
今天基金会出结果吗？20260819
已经有13人回复
-
时间戳变了，能看出什么问题？
已经有16人回复
-
filecode，4个jtjc了
已经有13人回复
-
为什么余额宝的年化利率越来越低？主要原因有哪些？
已经有5人回复
-
今天放榜没戏了吧
已经有5人回复
-
今天放榜吗？
已经有15人回复
-
filecode=后面第一个是大写字母
已经有12人回复
-
2027广东省杰青
已经有10人回复
-
朋友圈看到的
已经有8人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- fluent问题
已经有1人回复
- fluent udf
已经有2人回复
- fluent中活塞模型的in-cylinder和对rigid body定义udf
已经有1人回复
- fluent求助
已经有1人回复
- FLUENT中提示错误：divergence detected in AMG solver：temperature
已经有6人回复
- FLUENT,UDF加载之后提示Divergence detected in AMG solver错误，求解！
已经有12人回复
- fluent并行出错
已经有3人回复
- fluent仿真出错
已经有9人回复
- fluent出现错Error：divergence detected in AMG solver：eplison
已经有12人回复
- fluent计算出错
已经有11人回复
- fluent设置
已经有3人回复
- fluent出错
已经有2人回复
- ANSYS FLUENT 12.1.2 装完运行FLUENT出错
已经有12人回复
- Fluent 运行出错
已经有4人回复
- fluent modelling solidification
已经有14人回复
- Ansys fluent12.1或13.0 与 fluent6.3的差别？
已经有7人回复
- 【教程】Fluent 14 新特性
已经有41人回复
- Scheme-Programmierung in FLUENT 5 & 6(English version).
已经有5人回复
echoyou
铁虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 1159.9
- 红花: 2
- 帖子: 245
- 在线: 20.5小时
- 虫号: 1621574
- 注册: 2012-02-16
- 专业: 内流流体力学
【答案】应助回帖
感谢参与，应助指数 +1
|
影响肯定有，但是楼主所示网格不存在这个问题，因为interface间本身就需要进行各类插值，然后传递至另一边界，一般推荐interface间网格尺寸比例不大于1:1.5 发自小木虫Android客户端 |
2楼2016-03-14 00:33:03
echoyou
铁虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 1159.9
- 红花: 2
- 帖子: 245
- 在线: 20.5小时
- 虫号: 1621574
- 注册: 2012-02-16
- 专业: 内流流体力学
3楼2016-03-14 00:36:06
xuwenhua625
银虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 203.7
- 散金: 20
- 红花: 2
- 帖子: 216
- 在线: 118.2小时
- 虫号: 4122526
- 注册: 2015-10-06
- 性别: GG
- 专业: 流体力学
4楼2016-03-14 09:12:22
xuwenhua625
银虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 203.7
- 散金: 20
- 红花: 2
- 帖子: 216
- 在线: 118.2小时
- 虫号: 4122526
- 注册: 2015-10-06
- 性别: GG
- 专业: 流体力学
5楼2016-03-15 08:38:41
wei623286970
金虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 2769
- 红花: 2
- 帖子: 134
- 在线: 63.9小时
- 虫号: 4210205
- 注册: 2015-11-10
- 性别: GG
- 专业: 结构工程
6楼2016-03-15 09:38:41
xuwenhua625
银虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 203.7
- 散金: 20
- 红花: 2
- 帖子: 216
- 在线: 118.2小时
- 虫号: 4122526
- 注册: 2015-10-06
- 性别: GG
- 专业: 流体力学
|

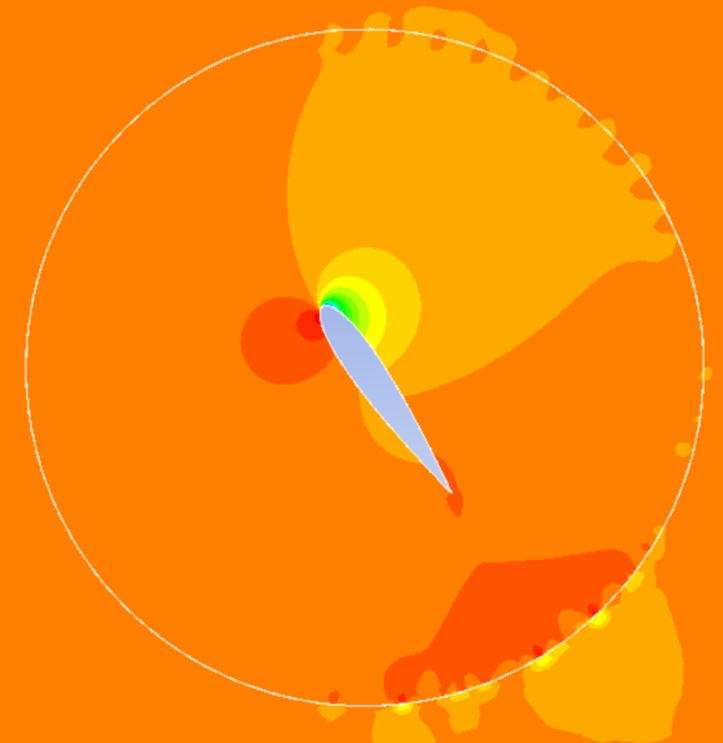

哦，请问为什么 interface 会不重合， 是udf的问题，还是我设置的问题？ 这是我的udf #include "udf.h" #include "math.h" #include "dynamesh_tools.h" #define PI 3.141592654 #define theta0 60.0*PI/180.0 #define H0 0.08 #define St 0.3 #define U 1.0 real w = PI*St*U/H0; DEFINE_CG_MOTION(flapping,dt,vel,omega,time,dtime) { real x_A=0.0,y_A=0.0,x_N=0.0,y_N=0.0; real theta_A,theta_N; real omegap = 0.0; theta_A = -theta0*cos(w*CURRENT_TIME); theta_N = -theta0*cos(w*(CURRENT_TIME+CURRENT_TIMESTEP)); omegap = (theta_N-theta_A)/CURRENT_TIMESTEP; x_A= 0.0; x_N= 0.0; y_A=H0*sin(w*CURRENT_TIME); y_N=H0*sin(w*(CURRENT_TIME+CURRENT_TIMESTEP)); vel[0] =0.0; vel[1] =(y_N - y_A) / CURRENT_TIMESTEP; omega[0] =0.0; omega[1] =0.0; omega[2] = omegap; return; } DEFINE_CG_MOTION(heave,dt,vel,omega,time,dtime) { real x_A=0.0,y_A=0.0,x_N=0.0,y_N=0.0; x_A= 0.0; x_N= 0.0; y_A=H0*sin(w*CURRENT_TIME); y_N=H0*sin(w*(CURRENT_TIME+CURRENT_TIMESTEP)); vel[0] =0.0; vel[1] =(y_N - y_A) / CURRENT_TIMESTEP; return; } |
7楼2016-03-15 10:25:18
wei623286970
金虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 2769
- 红花: 2
- 帖子: 134
- 在线: 63.9小时
- 虫号: 4210205
- 注册: 2015-11-10
- 性别: GG
- 专业: 结构工程
8楼2016-03-15 10:43:29
xuwenhua625
银虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 203.7
- 散金: 20
- 红花: 2
- 帖子: 216
- 在线: 118.2小时
- 虫号: 4122526
- 注册: 2015-10-06
- 性别: GG
- 专业: 流体力学
9楼2016-03-15 10:57:18
