[求助] icem切分椭圆柱体block 已有2人参与

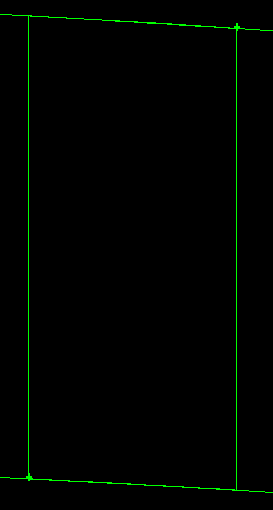

如题，一个圆柱体被两个面斜切，端面是椭圆形，在icem中划分的网格扭曲严重，求教应该如何划分block及做相关关联？

icem切分椭圆柱体block
回复此楼

» 猜你喜欢
1楼 2016-03-13 14:16:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

S翰墨书香

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
一般来说正常的O型剖分就可以，不同于圆柱体的是，你将O型剖分的线手动调节到到合适位置
赞一下 回复此楼
你若成功，我陪你君临天下；你如失败，我陪你东山再起
2楼2016-03-15 15:30:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingguohust

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
就是正常的圆柱体网格划分，中间添加O-block
在斜面处对几点进行手动调整。

还可以对一个圆筒进行网格划分。首先在三维软件建立一个圆筒，然后斜切圆筒，形成内外两个椭圆，导入到icem后，将圆筒端面的圆环面删了建立圆面，这样在内部就有了可以进行映射的椭圆，划分过程不删掉中间的block。
赞一下 回复此楼
Come on，baby！
3楼2016-03-15 21:45:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

柳敬亭

新虫 (小有名气)
引用回帖:
2楼: Originally posted by S翰墨书香 at 2016-03-15 15:30:18
一般来说正常的O型剖分就可以，不同于圆柱体的是，你将O型剖分的线手动调节到到合适位置

谢谢，在做交界面的时候，a、b两个面相交，a面比b面小，做interface之前需要在b面上单独分出一个和a面一样大小的面吗
赞一下 回复此楼
4楼2016-03-19 15:47:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

柳敬亭

新虫 (小有名气)
引用回帖:
3楼: Originally posted by qingguohust at 2016-03-15 21:45:38
就是正常的圆柱体网格划分，中间添加O-block
在斜面处对几点进行手动调整。

还可以对一个圆筒进行网格划分。首先在三维软件建立一个圆筒，然后斜切圆筒，形成内外两个椭圆，导入到icem后，将圆筒端面的圆环面删 ...

谢谢，在做交界面的时候，a、b两个面相交，a面比b面小，做interface之前需要在b面上单独分出一个和a面一样大小的面吗
赞一下 回复此楼
5楼2016-03-19 15:50:41
