[求助] 求助水泥基复合材料（ECC)的桥接应力曲线图如何换算？ 已有1人参与

大家好！伟大的虫友们好！

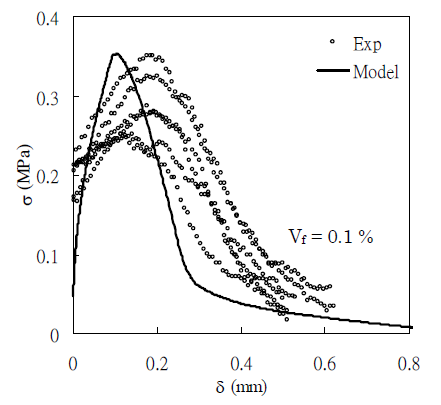

    首先我是做土木工程领域材料方向的，即：水泥基复合材料（engineered cementitious composites/ECC)。我现在做的试验是纤维的单丝拉拔试验，通过试验得出了一些数据，但问题出现了，我不知道怎么去换算这个“纤维桥接应力与裂缝开裂宽度之间的关系曲线图”，所以求助下各位虫友，太谢谢大家了！好人一生平安！
    这是我从论文中的截图，公式也是从里面摘要出来的，我自己算过一遍，硬是不对，倍感无助，求与我相关专业的大侠帮助下！
    祝愿你们2016年身体健康，学习进步，工作顺利！

求助水泥基复合材料（ECC)的桥接应力曲线图如何换算？


求助水泥基复合材料（ECC)的桥接应力曲线图如何换算？-1


求助水泥基复合材料（ECC)的桥接应力曲线图如何换算？-2


求助水泥基复合材料（ECC)的桥接应力曲线图如何换算？-3


求助水泥基复合材料（ECC)的桥接应力曲线图如何换算？-4
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
学无止境。
1楼 2016-03-12 23:04:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Wangzicong

金虫 (著名写手)

牛角山学者

【答案】应助回帖

感谢参与，应助指数 +1

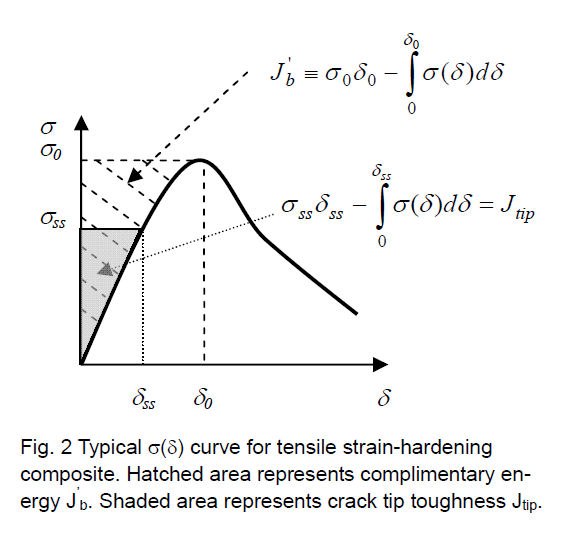

楼主，你好。我不是研究这个东西的，但是看了你给的图和公式，我感觉是不是楼主理解的有些偏差啊？那个图给出的是整个复合材料自身的，但是下面的公式都是单丝拉拔的，我的意思是你如果要想把下面的公式用到上面的图里去，还需要一个类似于基于概率的纤维分布与纤维效率的参数，等等。另外，上面的那个图，我的理解是首先满足强度准则，即基体的初始开裂强度不能超过纤维整体的最大桥联应力，也就是说基体受力达到开裂强度产生裂缝时，在纤维桥联作用下，开裂处的应力由纤维承担，纤维依靠与基体间的界面粘结，将应力传递给周围未开裂的基体。随着传递的应力增加，达到周围基体的开裂强度时产生新的裂缝，如此循环往复，直至出现大量间距相当的细小裂缝即裂缝达到饱和，多缝开裂过程结束。显然，若不满足强度准则，将导致开裂处纤维被拉断，不能继续向基体传递应力，而不会发生后续的多缝开裂过程，即不会具有应变硬化效应。其次就是图中给出的能量准则，也就是你图里的阴影，这个能量准则貌似是从经典的格尔菲斯断裂理论引申过来的，为了保证具有稳定的裂缝扩展状态，则Jtip必须小于Jb'，另外，Jb'/Jtip的比值越大则越利于裂缝的稳定扩展。
对你这东西不懂，说的如果不对，勿怪。
赞一下 回复此楼
2楼2016-03-13 16:33:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dhw0075

木虫 (知名作家)

至尊木虫
引用回帖:
2楼: Originally posted by Wangzicong at 2016-03-13 16:33:24
楼主，你好。我不是研究这个东西的，但是看了你给的图和公式，我感觉是不是楼主理解的有些偏差啊？那个图给出的是整个复合材料自身的，但是下面的公式都是单丝拉拔的，我的意思是你如果要想把下面的公式用到上面的图 ...

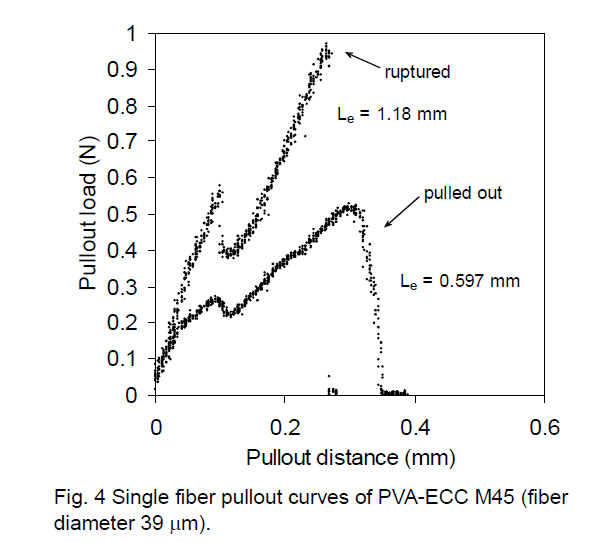

谢谢您的回复，看得出您也是做过ECC材料研究，您所说的都是对的，我现在疑惑的地方就是这个P（u)曲线如何转换成应力曲线？
对，我现在也觉得是自己理解有偏差了，有人说是需要用MATLAB软件编程生出以上曲线，但我就是没理解。另外，所有的二维曲线，Excel表都是可以处理的，我觉得你说的很对，应该是我理解上有偏差了，我还得继续研究下
赞一下 回复此楼
学无止境。
3楼2016-03-13 16:39:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Wangzicong

金虫 (著名写手)

牛角山学者
引用回帖:
3楼: Originally posted by dhw0075 at 2016-03-13 16:39:57
谢谢您的回复，看得出您也是做过ECC材料研究，您所说的都是对的，我现在疑惑的地方就是这个P（u)曲线如何转换成应力曲线？
对，我现在也觉得是自己理解有偏差了，有人说是需要用MATLAB软件编程生出以上曲线，但我 ...

我只是研一的时候听说这个东西，就把v c Li早前的研究论文和他指导的那些博士论文通读了一遍，很有意思的一个东西，适合科研，但是感觉不是很适合工程应用，所以没有做相关研究，这都是5年前的事情了，呵呵
赞一下 回复此楼
4楼2016-03-13 17:08:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dhw0075

木虫 (知名作家)

至尊木虫
引用回帖:
4楼: Originally posted by Wangzicong at 2016-03-13 17:08:20
我只是研一的时候听说这个东西，就把v c Li早前的研究论文和他指导的那些博士论文通读了一遍，很有意思的一个东西，适合科研，但是感觉不是很适合工程应用，所以没有做相关研究，这都是5年前的事情了，呵呵...

还是太谢谢您了！Victor Li是我祖师爷的身份了，好深奥哦，我现在还在研究中
赞一下(1人) 回复此楼
学无止境。
5楼2016-03-13 23:07:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxd8808

新虫 (初入文坛)
ECC同行

发自小木虫Android客户端
回复此楼
钢筋锈蚀电化学监测/PVA纤维增强水泥基复合材料耐久性研究
6楼2017-03-30 23:08:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

thanks456

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by dhw0075 at 2016-03-13 23:07:56
还是太谢谢您了！Victor Li是我祖师爷的身份了，好深奥哦，我现在还在研究中...

您好，研一新生一枚，研究方向为PVA纤维水泥基复合材料的单纤维拉拔试验，您方便发一些相关论文吗？想参考学习
赞一下 回复此楼
7楼2018-12-22 23:17:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

号令天下

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by thanks456 at 2018-12-22 23:17:03
您好，研一新生一枚，研究方向为PVA纤维水泥基复合材料的单纤维拉拔试验，您方便发一些相关论文吗？想参考学习...

哪个学校？
回复此楼
8楼2019-09-24 11:38:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MLXDE

木虫 (正式写手)
看到这篇帖子又让我回忆起了当年在学校看文献的那段时光。。。Li VC、Shah S.P。2楼的过程分析很专业，不知道楼主的研究内容涉不涉及断裂韧度。
赞一下 回复此楼
爱自己、爱别人、爱生活
9楼2019-09-24 15:35:47
