[求助] fluent电子设备散热 已有1人参与

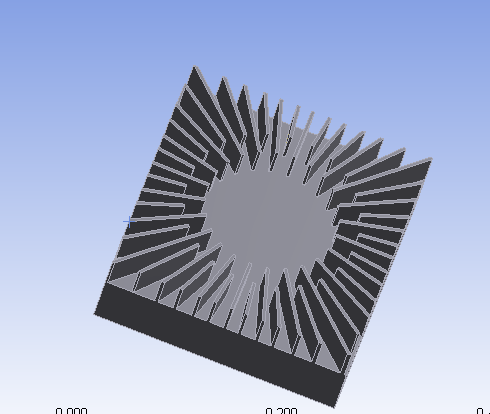

哪位朋友有用fluent做电子设备散热的例子请求发给我,非常感谢,本人在做这方面分析,具体结构如下图所示,散热器中间加了个风扇,对于这个模型在fluent里不知如何添加边界条件,如果只加进口风量,问题偏高,是不是还要在散热器表面添加壁面的对流散热条件?该添加多少?非常感谢!

fluent电子设备散热


fluent电子设备散热-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

guang_liu

木虫 (著名写手)

加风扇后要考虑翅片的对流散热,加多少的对流散热,这个就太复杂。建议进行热流耦合分析,只是网格很多,计算量成倍增加。例外可以尝试用电子散热分析软件icepak和flotherm计算试试

发自小木虫Android客户端
2楼2016-03-11 13:29:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

624076337

铁虫 (初入文坛)

引用回帖:
2楼: Originally posted by guang_liu at 2016-03-11 13:29:46
加风扇后要考虑翅片的对流散热,加多少的对流散热,这个就太复杂。建议进行热流耦合分析,只是网格很多,计算量成倍增加。例外可以尝试用电子散热分析软件icepak和flotherm计算试试
...

您好,我不会用其他的软件,所以用fluent,我现在就是给了一个流量进口,还有就是再给翅片的表面加了相当于静止空气时的对流散热系数,不知道这样对不对?还是说在fluent里只要加一个进口风量,不用再给翅片表面加对流换热系数了?非常感谢
3楼2016-03-11 15:32:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

624076337

铁虫 (初入文坛)

内容已删除
4楼2016-03-11 15:33:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guang_liu

木虫 (著名写手)

如果是热流耦合,那就不用再加对流换热系数,有没有加辐射

发自小木虫Android客户端
5楼2016-03-11 15:42:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

624076337

铁虫 (初入文坛)

引用回帖:
5楼: Originally posted by guang_liu at 2016-03-11 15:42:16
如果是热流耦合,那就不用再加对流换热系数,有没有加辐射

没有加辐射,我一般都不考虑辐射,不加对流换热系数算出来的数据明显不对啊?太高了!
6楼2016-03-11 16:10:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

624076337

铁虫 (初入文坛)

引用回帖:
5楼: Originally posted by guang_liu at 2016-03-11 15:42:16
如果是热流耦合,那就不用再加对流换热系数,有没有加辐射

不知道为什么,我对翅片的表面加了对流换热系数,算出来的结果还好一些!这个问题还想请教一下您!
7楼2016-03-11 16:11:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guang_liu

木虫 (著名写手)

强制对流下,不考虑辐射也可以,那么是不是风扇参数及边界条件再检查一下,还有将网格细化后计算试试

发自小木虫Android客户端
8楼2016-03-11 16:28:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

624076337

铁虫 (初入文坛)

引用回帖:
8楼: Originally posted by guang_liu at 2016-03-11 16:28:34
强制对流下,不考虑辐射也可以,那么是不是风扇参数及边界条件再检查一下,还有将网格细化后计算试试

你好,风扇只有风量为40cfm,换算一下大概只有0.027kg/s,进口就这个条件,其他的也没有了,所以也不知道错在哪边!非常着急,希望各位大神帮忙解答,非常感谢!
9楼2016-03-11 16:43:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phujie

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与,应助指数 +1
你在ansys下面做吧,而且ansys下面有个散热的例子和你的很像,你可以参考一下
10楼2016-03-14 08:47:11
