[求助] 关于扭矩的一个问题 已有1人参与

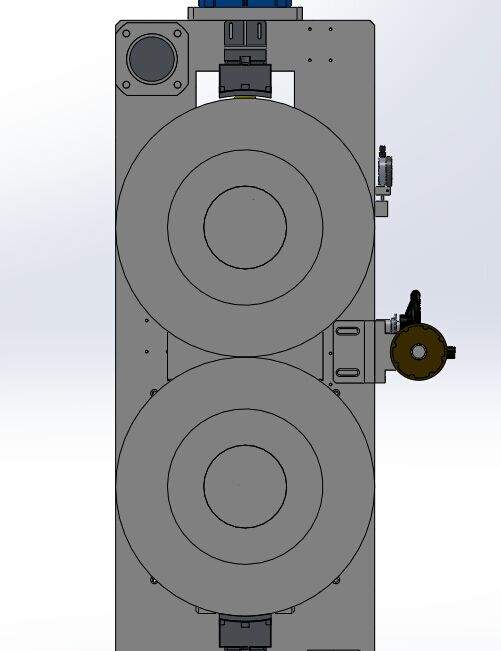

哪位兄弟帮下忙：帮我算下图中，下辊子的扭矩是多少啊？上辊压力是10吨，辊子直径是500mm


转速：30米/分钟

关于扭矩的一个问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-03-10 20:13:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanyy1988

木虫 (正式写手)
★ ★ ★ ★ ★
cayuer(池添添代发): 金币+5, 应楼主要求代发金币。 2016-03-11 23:06:36
这两个滚子之间是靠摩擦力传递扭矩，做无滑滚动，可以查一下钢铁之间的摩擦洗漱，滚子之间的摩擦力等于压力乘以摩擦洗漱，摩擦力乘以滚子半径就是扭矩，计算处最大扭矩就可以知道电机的最大输出扭矩，也就是电机的带负载能力了，

发自小木虫Android客户端
赞一下(1人) 回复此楼
2楼2016-03-11 07:42:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cayuer

金虫 (正式写手)
那跟辊子转速无关吗？？
赞一下 回复此楼
3楼2016-03-11 09:40:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
仅有这个下辊的总轧制力还不能计算出上辊的力矩，还需要所轧制材料的屈服极限、轧制前后的厚度和宽度以及轧辊与材料之间的摩擦系数（假设其为库伦摩擦）。如此可按采力科夫或西姆斯公式计算出轧制面上轧制应力分布和轧制力合力的作用点位置坐标。由此计算出上辊的轧制力矩。
赞一下 回复此楼
4楼2016-03-11 09:45:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

引用回帖:
3楼: Originally posted by cayuer at 2016-03-11 09:40:37
那跟辊子转速无关吗？？

辊子的速度应该考虑在所轧制材料的应变速率对其屈服应力的影响之上，即考虑材料的粘性性质方面。
赞一下 回复此楼
5楼2016-03-11 09:47:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cayuer

金虫 (正式写手)
引用回帖:
5楼: Originally posted by peterflyer at 2016-03-11 09:47:49
辊子的速度应该考虑在所轧制材料的应变速率对其屈服应力的影响之上，即考虑材料的粘性性质方面。...

如果没有轧制的材料 那需要考虑哪些？
还有关于轧辊的计算 是不是这本书上看到的 《最新冶金工业轧机分类设计与安装、调试、  维修及设备改造新工艺新技术实用手册》
赞一下 回复此楼
6楼2016-03-11 11:13:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
6楼: Originally posted by cayuer at 2016-03-11 11:13:30
如果没有轧制的材料 那需要考虑哪些？
还有关于轧辊的计算 是不是这本书上看到的 《最新冶金工业轧机分类设计与安装、调试、  维修及设备改造新工艺新技术实用手册》...

也可以参考赵志业编著的“金属塑形变形理论与轧制原理”一书。
赞一下 回复此楼
7楼2016-03-11 11:39:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
