求助ADAMS优化曲柄连杆机构问题
|
|

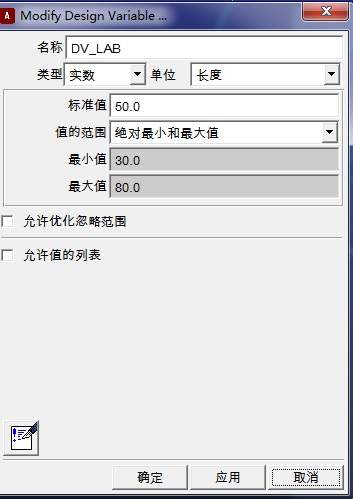

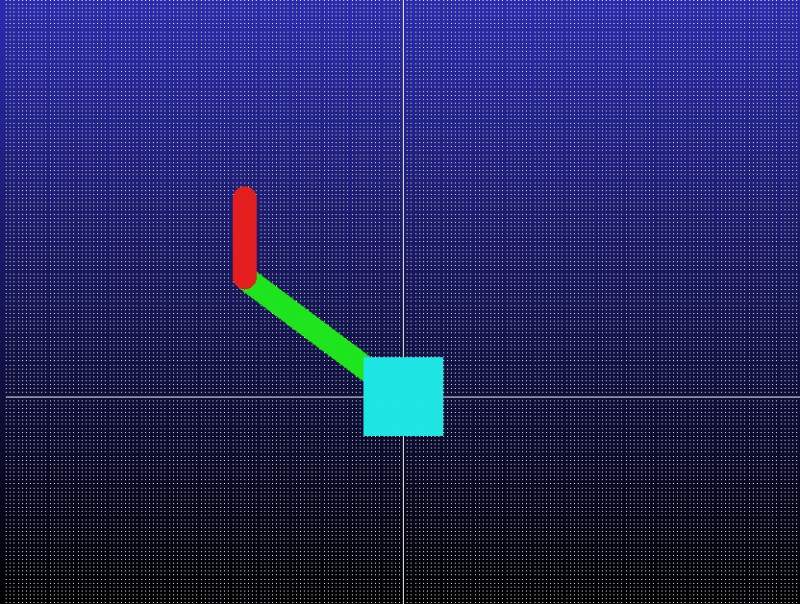

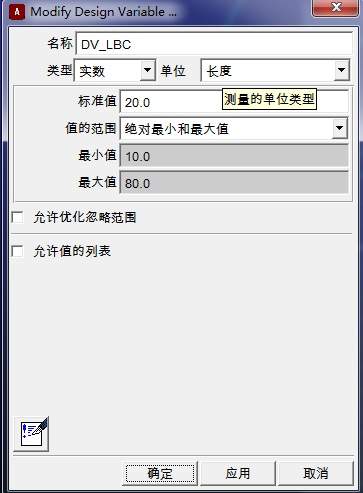

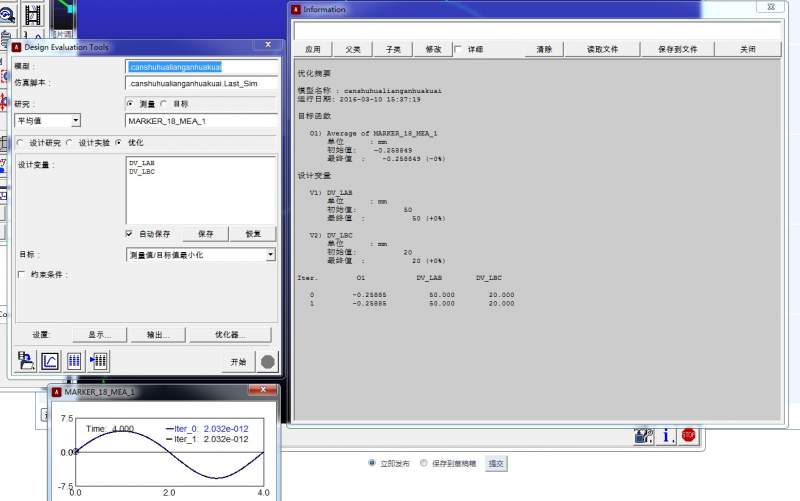

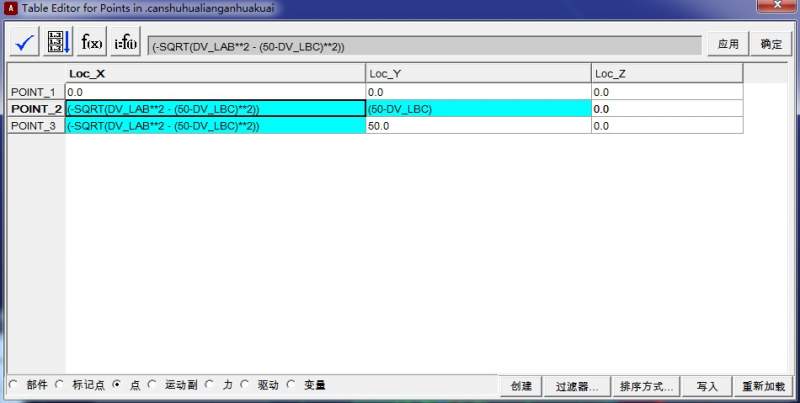

如图1~5所示，用ADAMS对曲柄连杆机构的曲柄、连杆长度做优化设计，遇到问题，求助大神。 图1、图2是模型。 各铰接点从下往上分别是A、B、C（1、2、3）点，这3点参数化建立，如图3所示。 绿色连杆DV_LAB和红色曲柄DV_LBC是设计变量，如图4、图5所示。 现在以滑块（C点）处平移量平均值为优化目标，以曲柄和连杆长度为变量，做目标最小的优化，如图6所示。 优化结果如图7所示，不知道什么原因，只有2个点，没有优化出来。 把文件上传，恳请帮助。  001.jpg  002.jpg  003.jpg  004.jpg  005.jpg  006.jpg  007.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : LABLBC-canshuhualianganhuakuai.bin
2016-03-10 15:40:07, 16.32 M
