[求助] 紧急求助!行波壁圆柱动网格问题

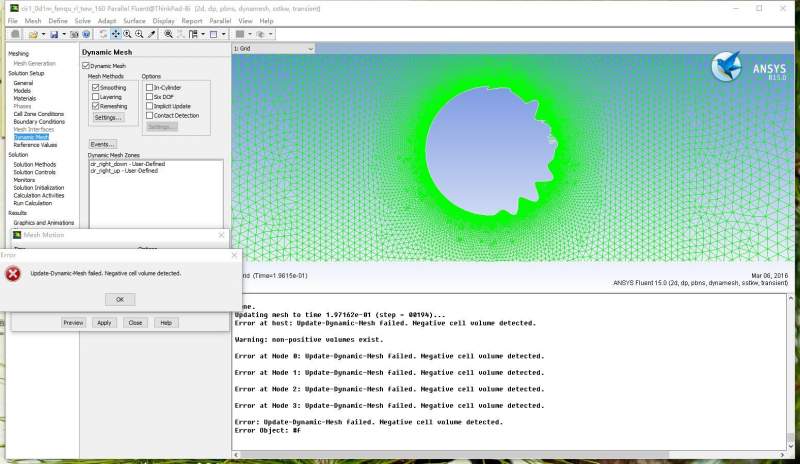

我做的是一个圆柱绕流的行波壁模拟,UDF是通过控制边上的每一个节点的运动来实现整条边的运动,但是运行后出现很奇怪的问题,如图1所示。
后来发现原因在于两个节点区间段问题。比如圆柱右上90度圆弧有141个节点,那么就有140个区间段,假设第一个区间段的两个端点坐标分别为[0.50000 0]和[0.49997 0.000561],那么以此类推,最后一个区间段两个端点坐标就是90.000561 0.49997]和[0 0.500000],这是正确的节点坐标值。
但是我运行的结果,坐标和正确的总是有偏差,从而导致UDF无法正常显示。
请教大家,怎么样才能让每个区间段的坐标恢复正常呢?急求,这是毕业论文的东西,搞不定的话我毕业就有问题了
