[求助] 求助：PZT薄膜SEM图的分析

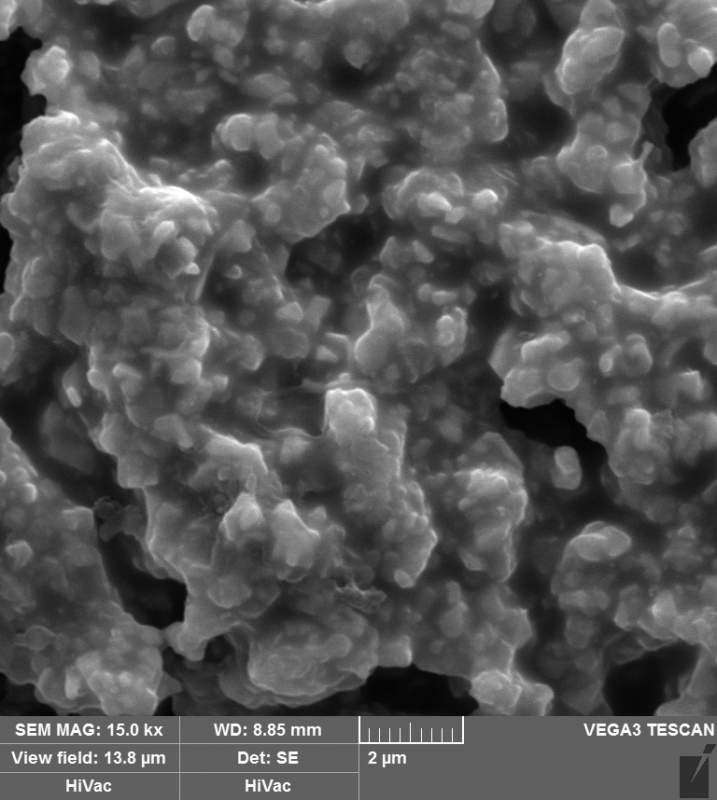

这个PZT薄膜是印刷后870℃下烧结的（添加了低温烧结助剂），从图上看像是一些很小的颗粒团聚在一起，
PZT粉体颗粒的平均直径是1um，烧完后颗粒应该长大才对啊。从图上看颗粒非常的小，感觉有点问题啊....而且晶粒的形状是不是也不太正常？
请教各位这个PZT膜的SEM图正常吗？是否已经晶化了？
谢谢各位

求助：PZT薄膜SEM图的分析
回复此楼

» 猜你喜欢
1楼 2016-03-09 15:19:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

竹林风bamboo

新虫 (小有名气)
材料的晶化要靠晶体结构有力说服，例如测 XRD，出现钙钛矿的晶体结构对应的衍射峰，那就说明晶化了。
而通过SEM虽然可以看到细小晶粒，而且出现所谓“团簇”，有点像在形核长大过程中，能量不足，所以没有长成大晶粒，这跟热处理温度直接相关。
赞一下(1人) 回复此楼
天道酬勤
2楼2016-03-09 15:57:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

de殇

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 竹林风bamboo at 2016-03-09 15:57:48
材料的晶化要靠晶体结构有力说服，例如测 XRD，出现钙钛矿的晶体结构对应的衍射峰，那就说明晶化了。
而通过SEM虽然可以看到细小晶粒，而且出现所谓“团簇”，有点像在形核长大过程中，能量不足，所以没有长成大晶 ...

那怎么会出现那么多的小颗粒呢？粉体的平均粒径是1um啊，这些小颗粒比1um小的多啊
赞一下 回复此楼
3楼2016-03-09 16:06:38
