求助ABAQUS轴对称壳单元环向应力、径向应力的提取 已有1人参与
|
|

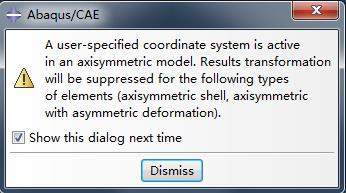

请教各位大神一个问题：我想模拟复合管道的复合成型问题，我建立的是一个复合管的轴对称模型。外管用的是轴对称实体单元CAX4，内管用的是轴对称壳单元SAX1。在后处理中（图一所示），我想提取内、外管道的环向应力和径向应力。请问是根据图上的这个坐标系来提取吗，比如这里的S11是径向应力，S33是环向应力？外管（轴对称实体单元）的S33是有值的，但是内管（轴对称壳单元）的S33值为0，这是怎么回事呢？ 然后我想着是不是不能用整体坐标系，就自定义了一个柱坐标系，在进行坐标系转换的时候，出现了如图二所示的对话框，请问这是怎么回事？对于轴对称模型来说，应该在哪个坐标系下提取环向应力和径向应力呢？ 急求各位大神解答~~在这里谢谢各位了！！！  微博桌面截图_20160309111155.jpg  微博桌面截图_20160309111353.jpg |
