[求助]
ICEM划分六面体网格，导入CFX动网格仿真，求助ICEM中此模型六面体网格划分。
|
|

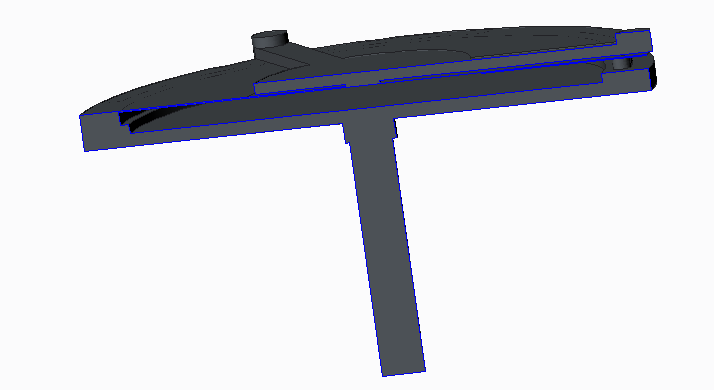

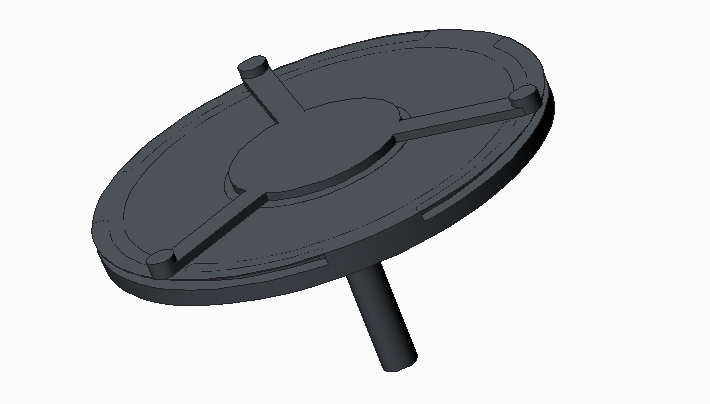

图中，开始采用ICEM划分非结构化四面体网格，导入CFX动网格仿真，结果求解时出现负体积，造成求解错误。 此模型怎么通过ICEM划分结构化六面体网格，使网格质量较好，导入CFX求解时不出错？ 附图文件为流体域IGS模型，ICEM中划分的非结构化网格。 特别着急，求助各位大侠！！！  流体域模型.png  截面图.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : dynamicliutiyu.prt.19
- 附件 2 : dynamicliutiyu.igs
- 附件 3 : dynamicliutiyu.prj
2016-03-08 16:55:04, 535.77 K
2016-03-08 17:22:30, 65.93 K
2016-03-08 17:24:32, 12.83 K
