[求助] 超级电容器，电化学、循环伏安问题 已有1人参与

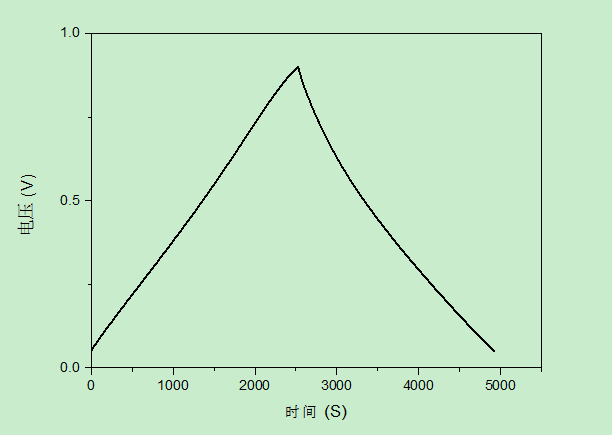

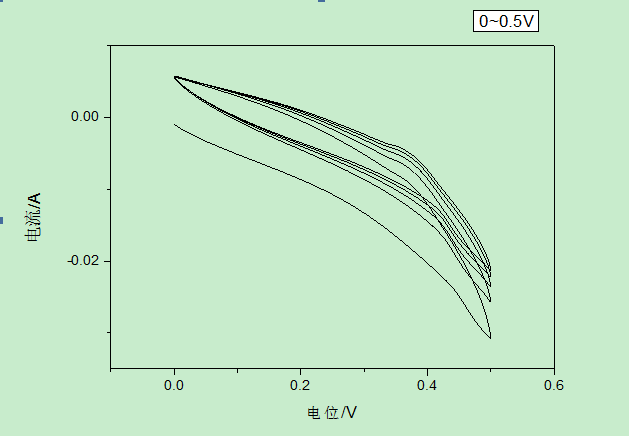

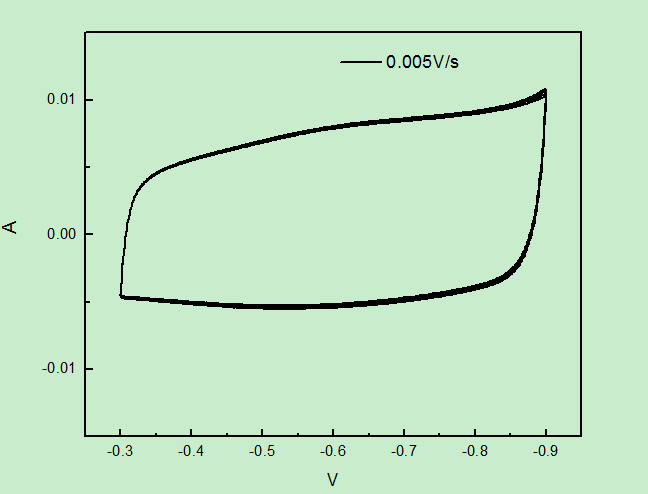

我是用炭材料做超级电容器电极材料的，以3M的KOH作为电解液，目前恒流充放充电测试在一个专门的测试系统中测试，电压范围0.05~0.9V，图不错，基本均呈对称三角形，循环伏安测试在CHI660E三电极电化学工作站上测试的，但是电压范围在正电压时，基本不出图，只有在负电压范围才会出图，用的是氧化汞电极、铂电极
①、为什么是负电压出图呢？
②、循环伏安曲线图的横坐标代表什么啊？范围有影响吗？
③、恒流充放电的电压范围需要和循环伏安的电压范围一致吗？
④、恒流充放电的结果与循环伏安对不上，可能是什么问题？

超级电容器，电化学、循环伏安问题


超级电容器，电化学、循环伏安问题-1


超级电容器，电化学、循环伏安问题-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-03-08 16:04:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

依依晴雪

新虫 (初入文坛)
有没有人帮帮忙

发自小木虫Android客户端
回复此楼
2楼2016-03-08 16:32:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王哥

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
依依晴雪: 金币+5 2016-03-08 19:16:58
范围肯定有影响，负电压出图是你这么扫的，一般电解质酸性往正扫，碱性往负扫，楼主氧化汞电极是在碱性做的，应该往负扫，循环伏安和恒定电流充放电电压范围尽量一致但也可以不一致，看你怎么算，结果的话一般来说能对上，恒定电流充放电你是多大的电流，帮你看看电容
赞一下(2人) 回复此楼
为天地立心，为苍生立命，为往圣继绝学，为万世开太平
3楼2016-03-08 17:44:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

依依晴雪

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 王哥 at 2016-03-08 17:44:29
范围肯定有影响，负电压出图是你这么扫的，一般电解质酸性往正扫，碱性往负扫，楼主氧化汞电极是在碱性做的，应该往负扫，循环伏安和恒定电流充放电电压范围尽量一致但也可以不一致，看你怎么算，结果的话一般来说能 ...

电流密度是50mA/g，0.045mA
赞一下(1人) 回复此楼
4楼2016-03-08 19:16:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

依依晴雪

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 王哥 at 2016-03-08 17:44:29
范围肯定有影响，负电压出图是你这么扫的，一般电解质酸性往正扫，碱性往负扫，楼主氧化汞电极是在碱性做的，应该往负扫，循环伏安和恒定电流充放电电压范围尽量一致但也可以不一致，看你怎么算，结果的话一般来说能 ...

那我这个循环伏安扫描的电压范围是不是间距太窄了
赞一下 回复此楼
5楼2016-03-08 19:17:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浅笑低吟

新虫 (小有名气)
炭材料在KOH溶液中测试电压范围一般是 -1-0。在硫酸中是0-1。这有很多文献可以参考的。
赞一下 回复此楼
6楼2016-03-09 19:52:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夜蔷薇qq

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 王哥 at 2016-03-08 17:44:29
范围肯定有影响，负电压出图是你这么扫的，一般电解质酸性往正扫，碱性往负扫，楼主氧化汞电极是在碱性做的，应该往负扫，循环伏安和恒定电流充放电电压范围尽量一致但也可以不一致，看你怎么算，结果的话一般来说能 ...

请问一下往正扫，往负扫怎么设置啊？

发自小木虫IOS客户端
赞一下 回复此楼
7楼2016-03-17 15:06:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王哥

铜虫 (初入文坛)
引用回帖:
7楼: Originally posted by 夜蔷薇qq at 2016-03-17 15:06:50
请问一下往正扫，往负扫怎么设置啊？
...

我的意思是，酸性的话电容范围应该正一点，扫描方向就从起始电势到末端电势这样扫啊
赞一下 回复此楼
为天地立心，为苍生立命，为往圣继绝学，为万世开太平
8楼2016-03-17 15:52:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏木家小师姐

新虫 (初入文坛)
楼主  请问你是用三电极法测的吗？怎么设参数？
赞一下 回复此楼
9楼2016-12-22 11:27:27
