钢芯铝绞线径向温度场分布仿真
|

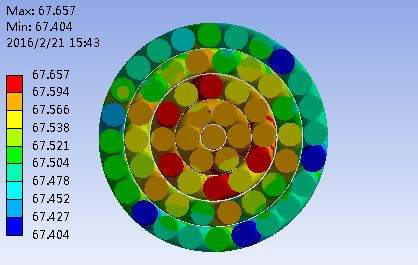

使用的是workbench14.5，想得到钢芯铝绞线通电时截面上的径向温度场，实体模型已经建好，总共由61根单线绞合而成，中间是钢芯，外边是三层铝绞线。用的是稳态热分析系统，但仿真结果不理想，最高温度差只有0.2摄氏度（想要的结果是4~8摄氏度，内高外低，载荷越大温度差应该越大），我想可能是单线间接触的问题，因为接触面很多，我没有设置，请问有人做过类似的仿真吗？这个问题该怎么解决，用什么方法，怎样设置？求好心人给予帮助 05.JPG |
