空心管口的中心位置怎么后处理 已有1人参与
|

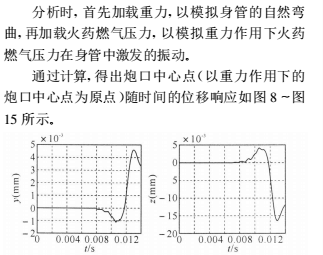

我想知道在时间历程后处理里面怎么去确定中心点的振动情况呢？谢谢 X7AK1MSQM}4E0%)X%Y8YISH.png |
回复此楼» 猜你喜欢
材料考研求调剂总分280
已经有15人回复
-
284求调剂
已经有9人回复
-
277求调剂
已经有4人回复
-
071000生物学，一志愿深圳大学296分，求调剂
已经有4人回复
-
环境专硕调剂
已经有7人回复
-
求调剂
已经有23人回复
-
301求调剂
已经有15人回复
-
304求调剂（085602，过四级，一志愿985）
已经有17人回复
-
302分求调剂 一志愿安徽大学085601
已经有12人回复
-
288环境专硕,求调材料方向
已经有23人回复
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
2楼2016-03-08 07:40:12
小残暴
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 134.5
- 散金: 45
- 帖子: 33
- 在线: 7.6小时
- 虫号: 4258890
- 注册: 2015-12-01
- 性别: GG
- 专业: 动力学与控制
3楼2016-03-08 09:45:07
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
【答案】应助回帖
|
第一种办法比较简单，当然结果是近似的。 第二种办法的大概做法是： 1 首先确定炮口中心点的坐标值 (xc, yc, zc)，然后在该坐标点处定义一个节点，命令是： N, nnew, xc, yc, zc ! nnew 是节点编号，可以使用空格，软件会自动赋予一个可用的节点号 nnew = node(xc, yc, zc) ! 如果上一个命令节点号使用空格，这一句可以取得新节点的编号 菜单路径是： Main Menu>Preprocessor>Modeling>Create>Nodes>In Active CS 2 选择炮口内径处的所有节点，假设共有 npaokou 个节点；然后定义一个数据比如数组 slaves(npaolou)，再并将各节点编号存放到该数组中。 3 使用 RBE3 命令，在节点 nnew 与炮口内径处的所有节点之间创建约束方程： RBE3, nnew, all, Slaves 菜单路径是： Main Menu>Preprocessor>Coupling / Ceqn>Dist F/M at Mstr |
4楼2016-03-09 08:07:21
小残暴
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 134.5
- 散金: 45
- 帖子: 33
- 在线: 7.6小时
- 虫号: 4258890
- 注册: 2015-12-01
- 性别: GG
- 专业: 动力学与控制
5楼2016-03-13 13:25:03
