[求助] ANSYS等效应力远大于材料许用应力已有1人参与

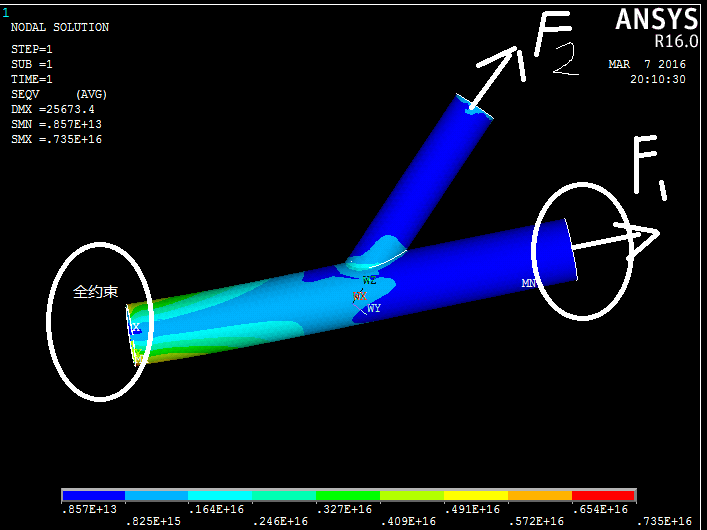

如图所示，该模型右端面全约束，并且在另外两个端面施加F1和F2的力。单元模型为solde186,为什么算出来的等效应力远远超过材料本身的许用应力，ANSYS不会提示载荷过大以至于材料被拉断呢？
关于F2的方向不是Fx,Fy,Fz.而是垂直于端面，除了里的把力分解到Fz,Fy方向上，还有什么简便的方法呢？
命令流如下：
/PREP7
ET,1,SOLID186
MPTEMP,1,0
MPDATA,EX,1,,2.06E11
MPDATA,PRXY,1,,0.3
CYLIND,0.021,0.018,0,0.3,0,360
/VIEW,1,1,1,1
/PNUM,VOLU,1
WPOFF,0,0,0.15
WPROT,0,45,0
CYLIND,0.015,0.012,0,0.15,0,360

VOVLAP,1,2
VDELE,       5
VADD,       3 ,4,7
NUMMRG,ALL
NUMCMP,ALL
VGLUE,1,2
ALLSEL,ALL

SMRT,6
MSHAPE,1,3D
MSHKEY,0
VMESH,ALL
FINISH

/SOLU
ASEL,S,,,1
NSLA,S,1
CM,NODE1,NODE
CMSEL,,NODE1
D,NODE1,ALL,

ALLSEL,ALL


ASEL,S,,,2
NSLA,S,1
CM,NODE2,NODE
CMSEL,,NODE2
F,NODE2,FZ,1e8
ALLSEL,ALL

ASEL,S,,,6
NSLA,S,1
CM,NODE3,NODE
CMSEL,,NODE3
F,NODE3,FZ,1e9
F,NODE3,FY,-1e9

ALLSEL,ALL

SOLVE
FINISH

/POST1
PLNSOL,S,EQV,0,1.0



能否利用该命令流求解，当F1固定，逐渐增加F2，看看F2达到多大时候，该模型失效。

ANSYS等效应力远大于材料许用应力
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
不知道适合科研否，我只是很聪明
1楼2016-03-07 20:23:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
陈蛐蛐: 金币+5, ★★★★★最佳答案 2016-03-16 22:38:33
可以对该命令流进行修改，然后达到你的要求。主要修改内容有：
  1  增加材料的非线性 (弹塑性) 数据，以便进行弹塑性计算。
  2  求解时分为两个载荷步：
    第一步 (Time,1),只施加 F1，进行弹塑性计算。
    计算完成后，不要离开求解模块，施加一个较大的 F2 值，设置较多的载荷子步，继续进行弹塑性计算 (Time,2) 。
    计算全部完成后，可以绘制等效应力随时间变化的曲线，找到等效应力达到失效应力时的时间，并推出 F2 的值。
  3  由于非线性分析与加载路径有关。如果你的 F1 和 F2 应该是同时施加的，由于加载方式与上面两步加载的方式不一样，则需要再做一次分析，只有一个载荷步，同时施加 F1 和由上一步得到的 F2 的值，看看结果是否失效。如果等效应力结果与失效应力相差较多，则修改 F2 的值再次计算，直到等效应力结果与失效应力相差很小为止。
赞一下(2人) 回复此楼
2楼2016-03-08 08:02:39
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunfire001

金虫 (小有名气)
简单的做法就是在workbench里进行材料非线性分析，找到F2与塑性应变的关系，临界载荷也就得到了

发自小木虫IOS客户端
赞一下 回复此楼
3楼2016-03-08 08:34:53
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈蛐蛐

金虫 (小有名气)
引用回帖:
3楼: Originally posted by sunfire001 at 2016-03-08 08:34:53
简单的做法就是在workbench里进行材料非线性分析，找到F2与塑性应变的关系，临界载荷也就得到了

谢谢楼主，导师要求使用命令流进行建模。
赞一下 回复此楼
不知道适合科研否，我只是很聪明
4楼2016-03-16 22:39:18
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈蛐蛐

金虫 (小有名气)
引用回帖:
2楼: Originally posted by shgao20 at 2016-03-08 08:02:39
可以对该命令流进行修改，然后达到你的要求。主要修改内容有：
  1  增加材料的非线性 (弹塑性) 数据，以便进行弹塑性计算。
  2  求解时分为两个载荷步：
    第一步 (Time,1),只施加 F1，进行弹塑性计算。
   ...

可否留一个联系方式，我还想请教一些问题。谢谢
赞一下 回复此楼
不知道适合科研否，我只是很聪明
5楼2016-03-25 01:16:36
