[求助] 超级电容器充放电测试 已有2人参与

超级电容器计时电位测试时阴阳极电流是按照A/g计算还是按照A/cm2计算来进行设定!?充放电测试时设定的高电位达不到是什么情况!?另外,充放电测试时,所设置的高电位达不到,是电容太小的原因吗?本人超级电容器新手,还望各位大神不吝赐教!谢谢啦!
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

做自己,其他的咱不屑~
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

olea

专家顾问 (著名写手)

引用回帖:
4楼: Originally posted by Ludear at 2016-03-07 16:42:07
哦,多谢多谢啦!我减小电压窗口后可以达到,只是这样的话是不是说明制得的电极材料不怎么好啊!换电解液也试过了,换了后电压窗口范围大了些,但循环伏安图不怎么好了,该如何取舍呢...

不一定是材料不好,可能是工艺问题。
看最后的容量大小,肯定选好的,相差不大的话选图漂亮的
5楼2016-03-07 17:16:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fyj520wyl

铁虫 (正式写手)

【答案】应助回帖

引用回帖:
8楼: Originally posted by Ludear at 2016-03-09 09:02:20
哦  还想请问一下我的交流阻抗图是下边这个样子,感觉高频区圆弧显示不出来,放大后感觉圆弧还是不太明显是怎么回事?还望赐教!谢啦!


...

你这个导电性不错!半圆弧也有只不过这个园很小!说明你的材料和基底都很好!而且电容性也很好!ps:其实你可以把每个频率取点密点,可能高频处会好看很多!

发自小木虫IOS客户端
10楼2016-03-09 11:48:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

田晓僮

木虫 (小有名气)

2楼2016-03-07 10:34:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

olea

专家顾问 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
都可以,mass loading比较少的话从A/g计算容量通常会很高。
电位达不到很多原因,工艺、导电性不好等等,可以改善工艺或减小电压窗口看看。
虽然电容大小和电压窗口有关,但电压窗口主要取决于电解液。
3楼2016-03-07 16:28:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ludear

铜虫 (初入文坛)

引用回帖:
3楼: Originally posted by olea at 2016-03-07 16:28:50
都可以,mass loading比较少的话从A/g计算容量通常会很高。
电位达不到很多原因,工艺、导电性不好等等,可以改善工艺或减小电压窗口看看。
虽然电容大小和电压窗口有关,但电压窗口主要取决于电解液。

哦,多谢多谢啦!我减小电压窗口后可以达到,只是这样的话是不是说明制得的电极材料不怎么好啊!换电解液也试过了,换了后电压窗口范围大了些,但循环伏安图不怎么好了,该如何取舍呢
做自己,其他的咱不屑~
4楼2016-03-07 16:42:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fyj520wyl

铁虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
引用回帖:
4楼: Originally posted by Ludear at 2016-03-07 16:42:07
哦,多谢多谢啦!我减小电压窗口后可以达到,只是这样的话是不是说明制得的电极材料不怎么好啊!换电解液也试过了,换了后电压窗口范围大了些,但循环伏安图不怎么好了,该如何取舍呢...

你把充放电电流密度调大点啊!你电压太高,冲不上去,首先你是要慢慢调电流密度!

发自小木虫IOS客户端
6楼2016-03-07 19:49:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ludear

铜虫 (初入文坛)

引用回帖:
6楼: Originally posted by fyj520wyl at 2016-03-07 19:49:13
你把充放电电流密度调大点啊!你电压太高,冲不上去,首先你是要慢慢调电流密度!
...

嗯嗯  调大之后能达到,谢谢啦!
做自己,其他的咱不屑~
7楼2016-03-09 08:50:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ludear

铜虫 (初入文坛)

引用回帖:
5楼: Originally posted by olea at 2016-03-07 17:16:13
不一定是材料不好,可能是工艺问题。
看最后的容量大小,肯定选好的,相差不大的话选图漂亮的。...

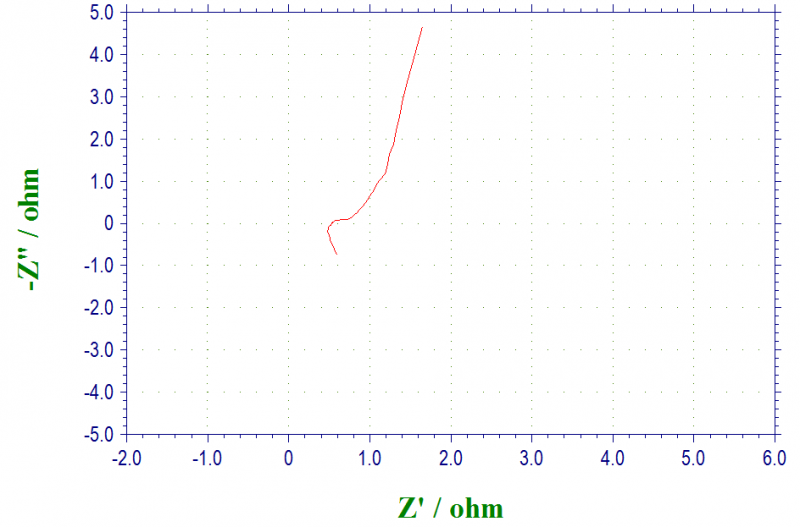

哦  还想请问一下我的交流阻抗图是下边这个样子,感觉高频区圆弧显示不出来,放大后感觉圆弧还是不太明显是怎么回事?还望赐教!谢啦!
超级电容器充放电测试


超级电容器充放电测试-1

做自己,其他的咱不屑~
8楼2016-03-09 09:02:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fyj520wyl

铁虫 (正式写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by Ludear at 2016-03-09 08:50:04
嗯嗯  调大之后能达到,谢谢啦!...

不客气!找到能冲上去的最小电流就行了!

发自小木虫IOS客户端
9楼2016-03-09 11:45:41
