[求助]
求解支架的纵向压缩不收敛问题 已有1人参与
|
|

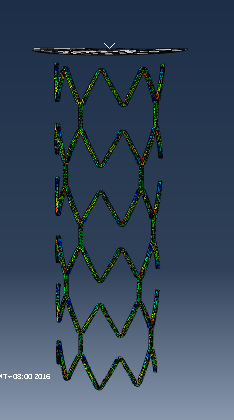

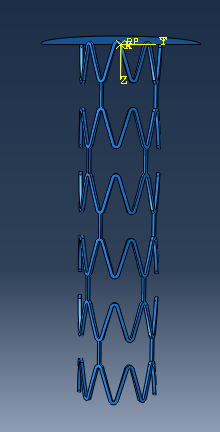

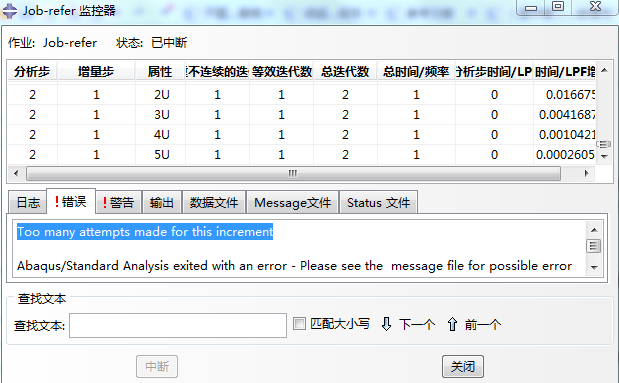

支架纵向压缩问题求解 【支架材料特性】 316L不锈钢，弹性模量201GPa，泊松比0.3，弹塑性变形 【接触：】 支架的上表面与刚体相接触（在支架与刚体装配时是接触的，但在支架第一个分析步位移扩张后由于支架轴向缩短，支架与刚体就分离开来了） 【分析步】开大变形条件，时间增量步都是默认 第一个分析步：支架的内表面加位移扩张支架，位移为0.8mm，（这个成功了） 第二个分析步：支架上端的刚体参考点以集中力向下压缩支架，压力大小0.2N左右，（这个不收敛了） 【载荷】 1、建立圆柱形坐标系， 2、边界条件：在支架的最下端约束支架Z向，在支架的侧面约束径向y，在x向加位移扩张。刚体约束参考点的旋转。 【网格】 支架：在宽度与厚度方向上至少划分2层单元，采用C3D8R，扫掠 【问题】 第二个分析步不收敛，作业的提示信息：Too many attempts made for this increment。。。  支架初始装配图  支架位移扩张后的图  结果不收敛提示 |
