跪求ansys大神！！结构在地震波下瞬态动力分析，部分模拟结果与试验不符
|
|

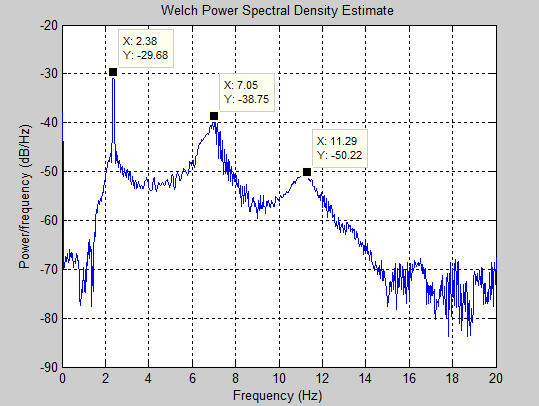

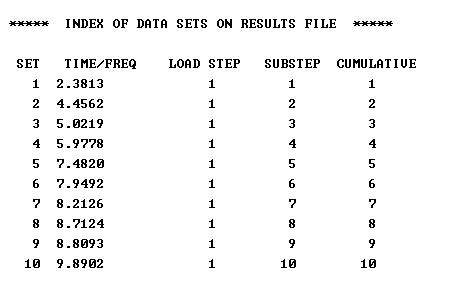

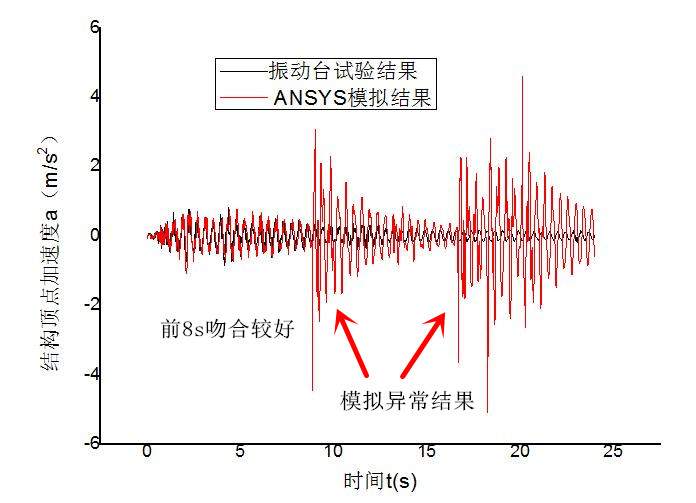

一个钢框架，采用瞬态动力分析，瑞利阻尼，阻尼比0.015，模拟结果与试验结果相比，前8秒吻合较好，后16秒出现很大差别，一看16秒以后的模拟结果就是错的，小弟被困扰了好长时间了，依然不知道从何处入手修改模型，跪求大神指明原因，指导一二，在此谢过！！ 有限元模型：  [/img]实测频率：  [/img]模拟频率：  [/img]试验结果与模拟结果对比：  [/img] |
