[求助] 跪求大神看看我的模拟错在哪里,十分感谢了 已有1人参与

本人已经找了好久,毕业论文也得抓紧写完,现在好着急一直都找不出来错误。现在都怀疑自己做得没错,但是感觉还像又是错的。求大神指导,十分感谢。

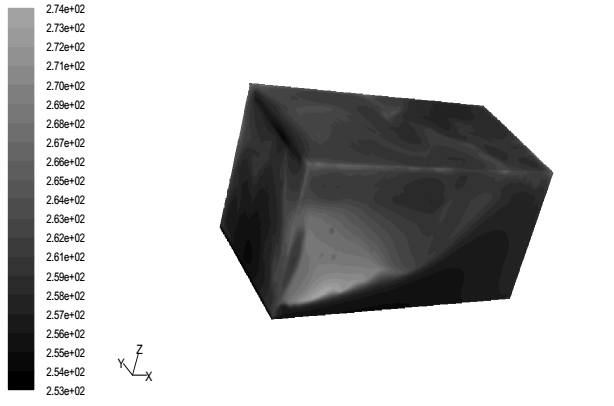

跪求大神看看我的模拟错在哪里,十分感谢了

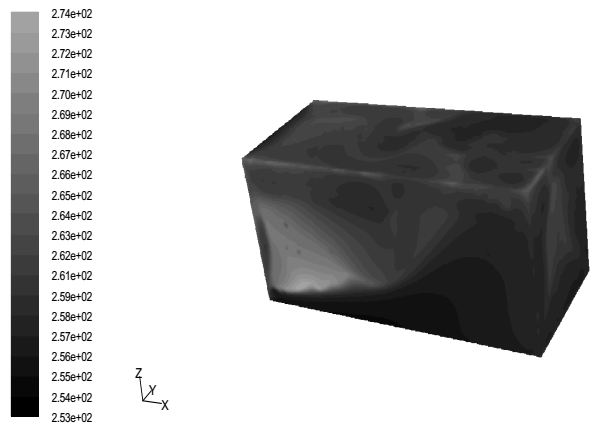

跪求大神看看我的模拟错在哪里,十分感谢了-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1217001574

新虫 (初入文坛)

冷藏集装箱上部的风口尺寸是1840×130,下部的风口尺寸是2260×30,集装箱的整体外部尺寸为6058mm×2438mm×2590mm,内部尺寸为5440mm×2280mm×2310mm。主要研究的是冷藏集装箱内的流场和温度场的分布情况,所以可以除进出口部分外将壁板视为平面,相应简化处理底部的导轨。所以经过简化处理,集装箱几何模型形状为一个长方体。将装载有货物的箱子近似为一个长方体。内部装载有货物箱子的堆放方式是立方体,尺寸是5000*2200*1780。
1)热源边界:把箱体的外壁面作为边界条件,将冷藏集装箱的保温层导热和内壁对流换热统一起来,采用第三类边界对其求解。选用环境温度是303K,传热系数取0.2(w/m2·℃)。货物的热流量为番茄在库内的呼吸热,按每立方米番茄重量为350kg计算,呼吸热总值28W。
2)入口边界:入口边界采用速度入口边界条件。入口的平均送风温度T=253K,送风速度取6.0m/s。由于k和ξ难以测量或计算,采用紊流强度和特性规格来定义紊流,湍流动能和耗散率分别为3.8%和2.2m。
3)出口边界:出口边界采用压力出口条件,出口压力及温度根据环境值确定。
2楼2016-03-04 22:02:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1217001574

新虫 (初入文坛)

想问一下大神们,我的模拟对吗?因为看到集装箱的前端有块区域反而温度高,是不是错了
3楼2016-03-04 22:04:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

keeep0394

新虫 (正式写手)

4楼2016-03-07 15:09:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
具体模型边界不很清楚呀
5楼2016-03-07 17:48:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1217001574

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by keeep0394 at 2016-03-07 15:09:22
0.2w/m2K是不是太小了

哦,是20,写错了
6楼2016-03-12 20:57:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1217001574

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by 小七工作室1 at 2016-03-07 17:48:09
具体模型边界不很清楚呀

想问下货物内热源与温度有关而且在货物内移动,如何在模型中定义,输入热源移动的表达式?谢谢了。
7楼2016-03-12 20:59:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
