[求助] 关于comsol模拟光子晶体光纤模式分布 已有1人参与

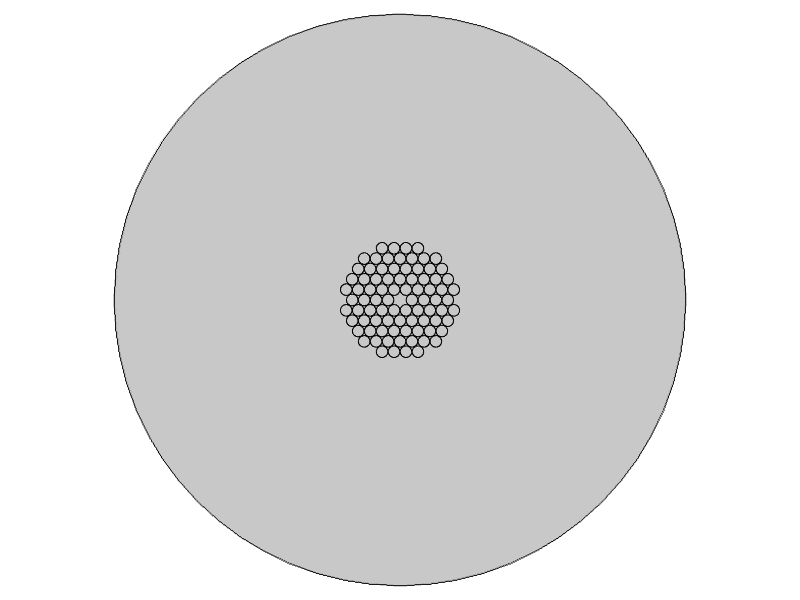

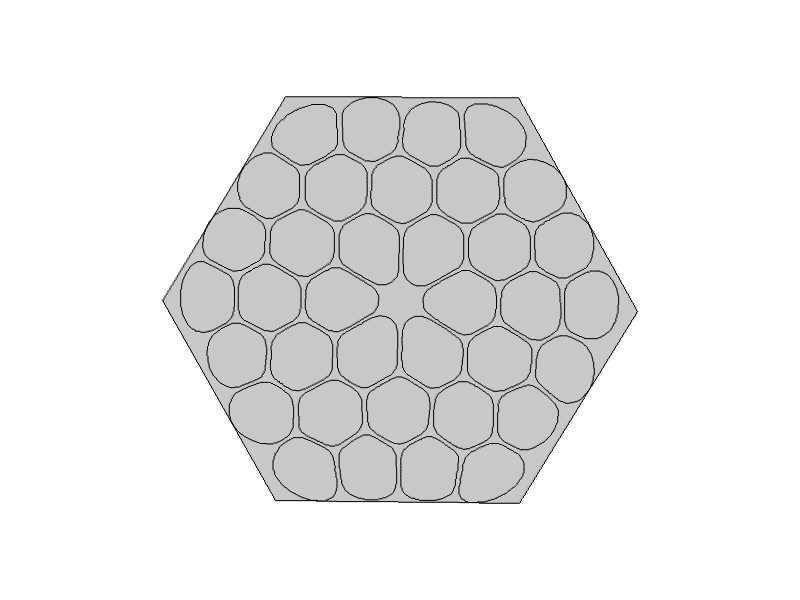

本人最近在学习使用comsol模拟光子晶体光纤，搜集大量资料，发现很多模拟实例都是基于理论分析，比如通过模拟d/∧的变化来得到诸多特性，所以我看到的模拟大多都是以六边形或圆形紧贴空气孔外层进行模拟（图2）。但是我模拟的是具体的光子晶体光纤PCF890，一种高非线性光子晶体光纤，其具体的几何参数是空气孔去32微米的直径，包层154微米的直径（图1）。
我想在的问题是，模拟建模是以实际154微米的直径作为边界，还是框住中心32微米的空气孔去作为边界来进行模拟，查了很多模拟的实例，都没有这方面的说明，有高人可以指点一下么？
关于comsol模拟光子晶体光纤模式分布
关于comsol模拟光子晶体光纤模式分布-1

关于comsol模拟光子晶体光纤模式分布-2
回复此楼

» 猜你喜欢
1楼 2016-03-04 20:08:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

honey素春

木虫 (小有名气)

【答案】应助回帖

边界不用设太厚，最外层孔往外延伸20微米左右足够了，能够模拟出基模性质。最好在外面设一个完美匹配层。
赞一下(1人) 回复此楼
学无止境
2楼2016-03-11 14:48:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WBetter

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by honey素春 at 2016-03-11 14:48:58
边界不用设太厚，最外层孔往外延伸20微米左右足够了，能够模拟出基模性质。最好在外面设一个完美匹配层。

谢谢

发自小木虫IOS客户端
回复此楼
3楼2018-05-03 17:37:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

萌萌哒橙子

新虫 (小有名气)
引用回帖:
2楼: Originally posted by honey素春 at 2016-03-11 14:48:58
边界不用设太厚，最外层孔往外延伸20微米左右足够了，能够模拟出基模性质。最好在外面设一个完美匹配层。

请问完美匹配层怎末设置
赞一下 回复此楼
4楼2020-12-20 16:25:51
