Flent 明渠边界计算船舶在水面航行的阻力，附详细设置，急~~~ 已有1人参与
|
|

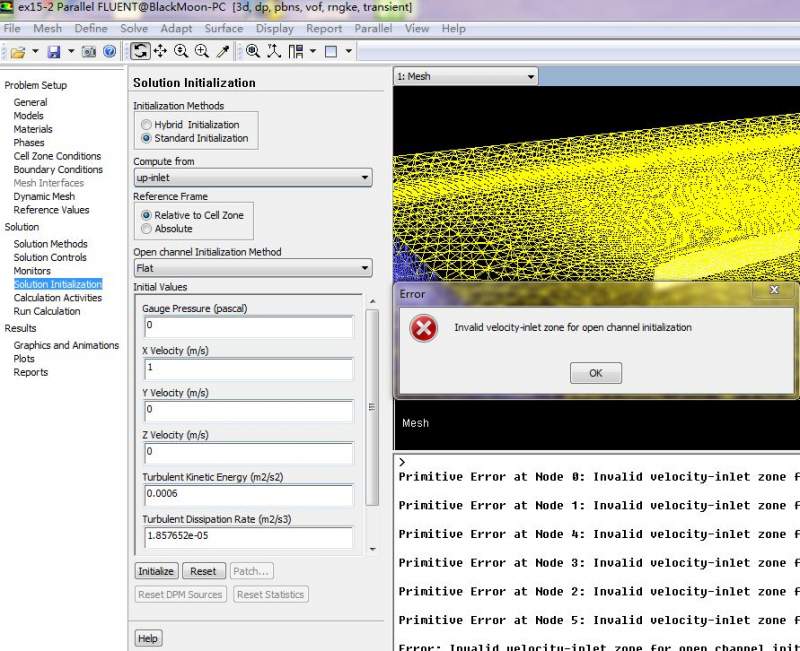

各位Fluent大神好，小弟最近在计算一艘船舶带自由液面航行的阻力。遇到了比较大的问题，希望能够得到大神的指点。以下是我参照流沙《ANSYS ICEM CFD 工程实例详解》中利用6-DOF计算船舶行驶情况的算例做的一个测试。按照教程一模一样的设置可以正常运行，但是该案例中给定了入口波浪，并且采用动网格，打开了船体4个方向的自由度。我需要做的是船舶不考虑姿态变化在静止水面的航行阻力，也就是来流没有波浪，也不需要打开自由度。 因此，我对教程中的部分设置作了修改，但无法正常运行，以下是我的设置过程，希望大神能够给与解答。  1.导入模型，选择瞬态计算，给定g  2.选取VOF , 打开明渠流动和明区边界。选用k-e模型   3.添加材料（略）  4.设置第一相为空气，第二相为水   5.设定入口为速度入口，给定速度湍流强度和湍流粘度比。（因为不需要波浪，未打开open channel wave BC）  6.出口设置为压力出口，在multiphase中打开Open channel，给定自由液面和底部高度。   7.设置流域条件，并打开Numerical beach   8.计算方法， volume fraction 改为compressive  9.监测  10.初始化。失败。。。。。。 |
