[求助] 有人知道matlab里怎么进行阻抗测量的仿真吗？用simulink的已有1人参与

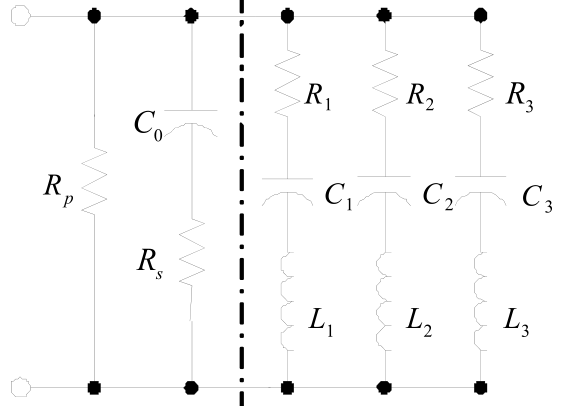

就是这个电路图，输入500mV,40Hz~1kHz扫频信号，想得到丨Z丨-θ图，求老司机指点！


回复此楼

» 猜你喜欢

299求调剂已经有6人回复
286分人工智能专业请求调剂愿意跨考！已经有5人回复
279求调剂已经有3人回复
336求调剂已经有3人回复
286求调剂已经有3人回复
一志愿华中科技大学071000，求调剂已经有3人回复
279分求调剂一志愿211 已经有14人回复
332求调剂已经有3人回复
0856材料专硕353求调剂已经有3人回复
材料学学硕080502 337求调剂-一志愿华中科技大学已经有5人回复

1楼 2016-03-03 09:24:41

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

heyboa

铁虫 (初入文坛)

应助: 0 (幼儿园)
金币: 1
帖子: 12
在线: 26.8小时
虫号: 4424559
注册: 2016-02-22
性别: GG
专业: 金属材料的微观结构

【答案】应助回帖

这个问题要现在也需要解决我只会zaisimulink中写出传递函数，通过传递函数仿真的他的阻抗图，你说要使用simulink中的simpowersystem去搭建，这个里面有一个电抗的元件你可以通过他读取出参数，再通过matlab的guide调用写出函数关系绘制出你要的曲线
