ANSYS显示应力云图颜色设置及轮廓问题 已有1人参与
|
|

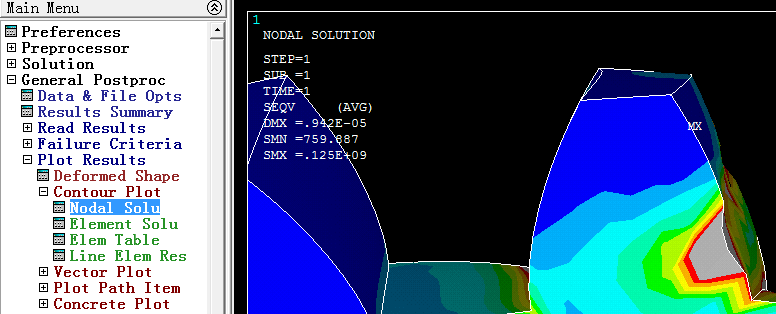

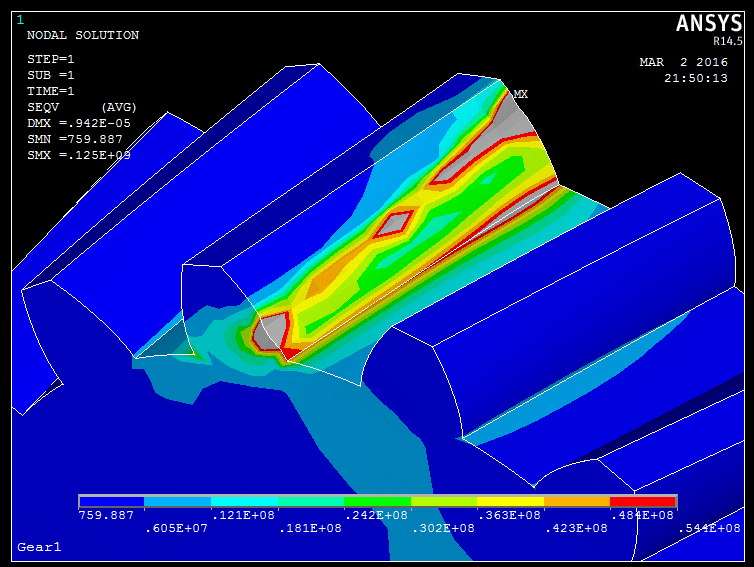

一、如下图1，由于在边缘处应力集中，将颜色显示的最大值调低，但随之带来的问题是应力集中的地方由于应力大于设定值，直接显示成了银色；最理想的效果是将银色显示成红色，比较符合实际情况；想问的是ANSYS中有没有可以将大于某个设定值的应力全部显示成红色？ 二、如下图2，还是应力云图，我 想在显示应力的时候，只显示应力，不显示轮廓的变形，请问有这种显示方法吗？  图1.png  图2.png |
