求教一个workbench的静力学问题，细长杆的仿真
|
|

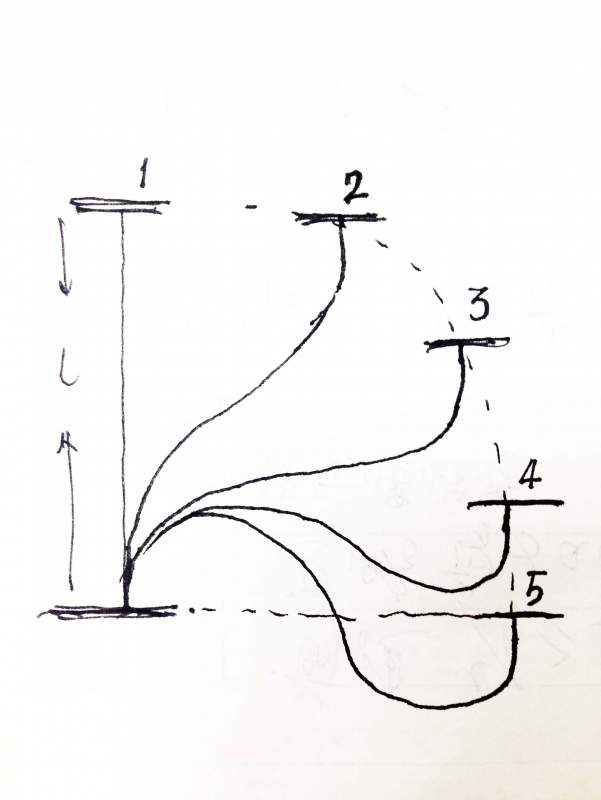

各位虫友大哥，求教一个workbench的静力学问题！！希望大神出现支支招！ 描述：问题是这样的，需要设计一套静态水下定位设备，有线的，由于精度要求较高，设备在水下不同位置对线缆的姿态影响很大，反过来电线对设备的力学影响则不得不考虑。要求得到连着设备一端的力和力矩。 条件：线缆尺寸d=1cm,L=10m。忽略自重，仅考虑弯矩。 系缆的边界条件：两端都是铅垂方向的固定端，事实上细绳的姿态是大致可以确定的，图片上那样。 我用solidworks建模细长模型，尝试图片中的第2种情况，workbench静力学分析，一端固定端fix，一端横向位移端displacement，若轴向不变，系缆会被拉长，计算过程会多出来了拉应力。若轴向稍微降低，会出现压应力，总会出现干扰。影响绳子纯弯矩输出结果。 如果连接设备的那一端采用圆柱约束，轴向free，径向有位移，肯定不能是fix，所以还是free，扭转就更没有了，还是free，边界条件不成立。 这个绳子模型更像是撑杆跳的那种大挠度弹性杆，静不定问题，在workbench中边界应该怎么设置啊？谢谢大家  IMG_5862.JPG |
