[交流] 对于桁架的绕流分析，升阻力系数曲线是什么样的？

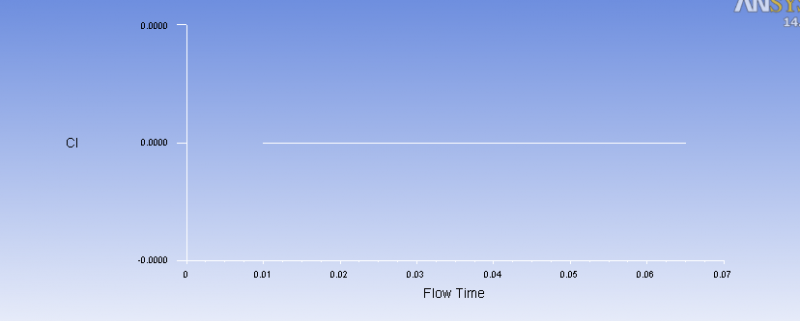

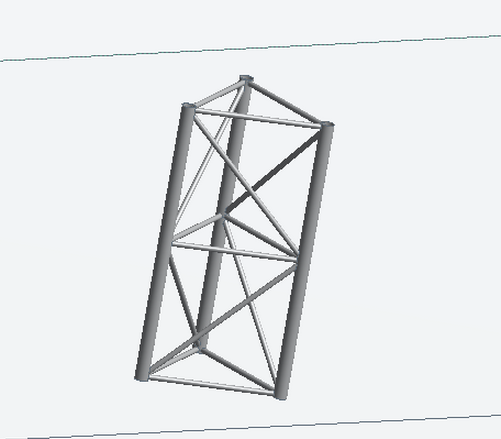

对于桁架的绕流分析，升阻力系数曲线是什么样的？升阻力是一条水平直线的什么原因呢？

对于桁架的绕流分析，升阻力系数曲线是什么样的？


对于桁架的绕流分析，升阻力系数曲线是什么样的？-1
回复此楼

» 猜你喜欢
静静努力，静静收获
1楼 2016-03-02 15:26:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cwang1117

铁杆木虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
王影杰: 金币+1 2016-03-04 19:18:45
王影杰: 金币+1 2016-08-19 15:14:03
可以先做二维的模型看看
有可能是计算时间太短，流动还没有充分发展
赞一下 回复此楼
与时间做朋友。。。
2楼2016-03-04 14:54:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王影杰

木虫 (正式写手)
引用回帖:
2楼: Originally posted by cwang1117 at 2016-03-04 14:54:01
可以先做二维的模型看看
有可能是计算时间太短，流动还没有充分发展

这个做成二维模型应该怎么做，我也想做成二维模型的，但是想不出是什么样的？
计算时间长也是这样的。
赞一下 回复此楼
静静努力，静静收获
3楼2016-03-04 19:18:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cwang1117

铁杆木虫 (正式写手)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
王影杰: 金币+3, 谢谢 2016-03-07 07:56:58
能否做成二维模型是要看该模型简化能不能达到你的要求，有些问题能简化，比如最简单的圆柱扰流或者飞机翼型扰流，如果你不关注展向反向的影响，那就可以简化，而有些就是想研究三维效应那就不能简化。
你需要确认一下你的fluent的设置问题，建议你先做一个最简单的圆柱扰流的模型看看结果！
如果这个结果能出来，桁架结构也仅仅是多圆柱之间的干扰问题而已！
赞一下 回复此楼
与时间做朋友。。。
4楼2016-03-05 13:29:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王影杰

木虫 (正式写手)
引用回帖:
4楼: Originally posted by cwang1117 at 2016-03-05 13:29:18
能否做成二维模型是要看该模型简化能不能达到你的要求，有些问题能简化，比如最简单的圆柱扰流或者飞机翼型扰流，如果你不关注展向反向的影响，那就可以简化，而有些就是想研究三维效应那就不能简化。
你需要确认一 ...

是这样的，主要是想得到桁架3个立柱所受风阻力的大小。如果是简化的话，应该是简化成3圆柱绕流问题吧？单圆柱绕流问题已经做过了，分析结果挺准确的，但是分析桁架问题们不知道怎么会存在这样的问题？也不知道坚定分子正确与否的标准是什么了？
赞一下 回复此楼
静静努力，静静收获
5楼2016-03-07 09:36:50
