[交流] 谁对CV测试比较精通，我刚测了一个CV图，不会分析，对CV熟悉的回复，谢谢

谁对CV测试比较精通，我刚测了一个CV图，不会分析，哪位大神帮我分析下，对CV熟悉的回复，谢谢

发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2016-03-02 11:01:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沉默断刀客

铁虫 (初入文坛)
图呢
回复此楼
2楼2016-03-02 13:09:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1836784129

新虫 (小有名气)
在钼片上制备三氧化钼纳米管，测试CV。
1M Ag/AgCl 电极为参比电极，0.5M 硫酸锂水溶液为电解液，pt片为辅助电极在CHI660d上测试
以-0.525V ~ -0.275V 为窗口。

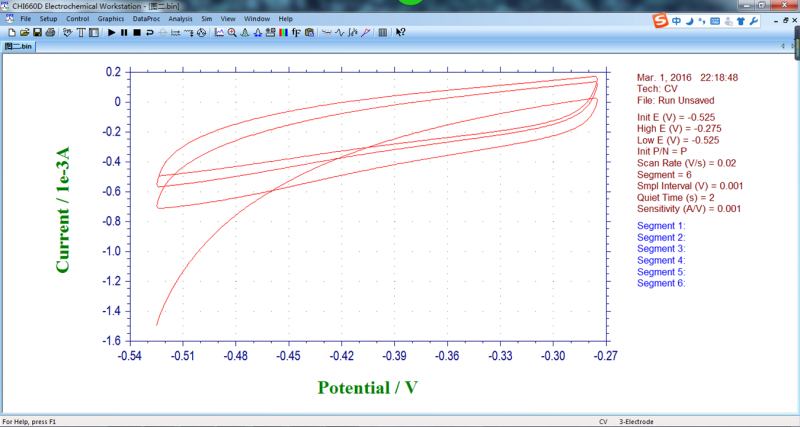

初始扫描极化设置为正。扫速20mV/s,截图如图1：pt 片上产生很多气泡。

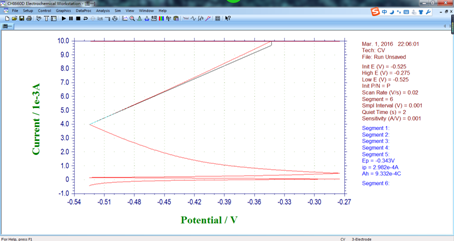

再重复测试一次，截图如图2：pt 片上不产生气泡

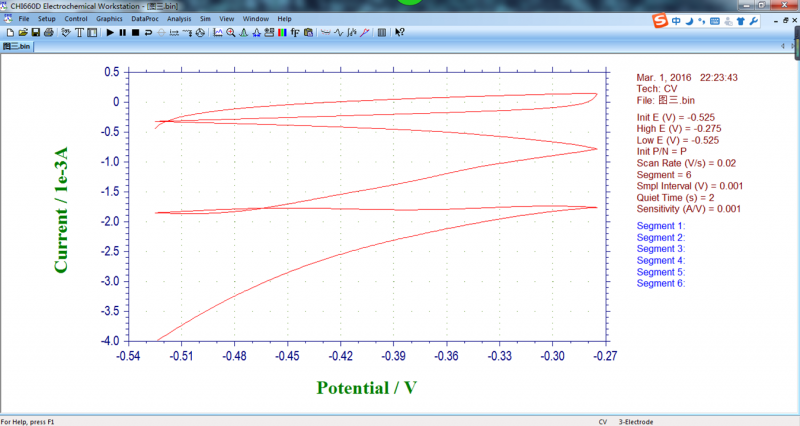

又重复测试一次，截图如图3：pt 片上不产生气泡，钼片上像拉丝一样产生丝状物。且薄膜由原来的蓝色变得发黑。
帮我详细的分析一下，我学的比较基础，非常感谢。
谁对CV测试比较精通，我刚测了一个CV图，不会分析，对CV熟悉的回复，谢谢


谁对CV测试比较精通，我刚测了一个CV图，不会分析，对CV熟悉的回复，谢谢-1


谁对CV测试比较精通，我刚测了一个CV图，不会分析，对CV熟悉的回复，谢谢-2
赞一下 回复此楼
3楼2016-03-02 14:21:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1836784129

新虫 (小有名气)
大家帮我分析一下原因，若帮我弄清楚原因会回报更多的金币，不胜感激
赞一下 回复此楼
4楼2016-03-02 14:26:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanofancy

铁杆木虫 (正式写手)
★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1836784129: 金币+2, 谢谢 2016-03-02 15:26:53
1836784129: 金币+5, 非常感谢 2016-03-02 20:35:05
引用回帖:
4楼: Originally posted by 1836784129 at 2016-03-02 14:26:21
大家帮我分析一下原因，若帮我弄清楚原因会回报更多的金币，不胜感激

三个图中，就第二个图还能看，但是也没有电化学反应发生，不明白的你的反应机理是什么，什么东西会在电极表面表面上反应。其它两个图由于你的电极表面状态及其不稳定，如：产生气泡，或者膜变性，影响电流回路的电流，所以CV曲线根本就分析不出什么。
赞一下 回复此楼
All that glitters is not gold!
5楼2016-03-02 15:10:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1836784129

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 沉默断刀客 at 2016-03-02 13:09:19
图呢

亲，图附上了，帮我看看，谢谢

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-03-02 15:28:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1836784129

新虫 (小有名气)
引用回帖:
5楼: Originally posted by nanofancy at 2016-03-02 15:10:52
三个图中，就第二个图还能看，但是也没有电化学反应发生，不明白的你的反应机理是什么，什么东西会在电极表面表面上反应。其它两个图由于你的电极表面状态及其不稳定，如：产生气泡，或者膜变性，影响电流回路的电 ...

我这个电极是要用作超级电容器的，但是很不稳定，三氧化鉬纳米管易溶解，有没有可能和初始极性的设置有关，我的初始极性设置为正，且参比电极用的1M银氯化银电极会不会有影响，您知道这个参比电极的电位是多少吗

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-03-02 17:15:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1836784129

新虫 (小有名气)
测得循环伏安图电流密度太大而出现overflow应该怎样解决

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-03-02 19:16:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dingyamei123

铜虫 (小有名气)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1836784129: 金币+3, 非常感谢 2016-03-02 20:35:33
引用回帖:
8楼: Originally posted by 1836784129 at 2016-03-02 19:16:36
测得循环伏安图电流密度太大而出现overflow应该怎样解决

把电流灵敏度调低

发自小木虫IOS客户端
赞一下 回复此楼
9楼2016-03-02 19:38:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanofancy

铁杆木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by 1836784129 at 2016-03-02 17:15:49
我这个电极是要用作超级电容器的，但是很不稳定，三氧化鉬纳米管易溶解，有没有可能和初始极性的设置有关，我的初始极性设置为正，且参比电极用的1M银氯化银电极会不会有影响，您知道这个参比电极的电位是多少吗
...

你想通过CV表征电极的什么性能，初始电极设为正向，先发生氧化反应，银氯化银参比电极比较适合酸性和中性体系，饱和氯化钾浓度，室温的标准电极电位+0.198V
赞一下 回复此楼
All that glitters is not gold!
10楼2016-03-03 15:07:28
