[求助] 用Gambit给带泄漏小口的三维图形画网格 已有2人参与

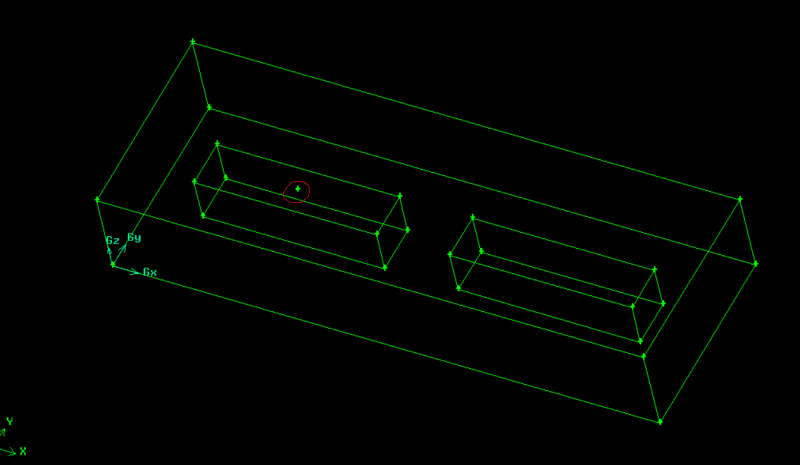

求各路大神帮忙，论文快要提交了，网格始终建的不理想，非常捉急。计算域是大长方体里面去掉两个小长方体后剩下的部分，其中一个小长方体的顶部有一个圆形的泄漏小孔，泄漏小孔半径为0.03米，长方体的尺寸30*10.5*5,想将网格控制在60万个内，要做的是甲烷从泄漏孔流出进入大长方体后的分布情况。附件中有生成的dbs文件。用Gambit给带泄漏小口的三维图形画网格
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : moni2.dbs
    • 2016-03-02 08:30:34, 1 M

» 猜你喜欢
1楼 2016-03-02 08:33:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个没问题 做起来应该比较快
赞一下 回复此楼
2楼2016-03-02 10:31:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

洪武大帝

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 小七工作室1 at 2016-03-02 10:31:17
这个没问题 做起来应该比较快

您能给说下思路吗？我尝试了很多次，但就是划不好。
赞一下 回复此楼
3楼2016-03-02 14:55:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

散漫守望

银虫 (正式写手)
这个小孔太小，区域太大，只能局部加密了。网格画出来质量不会很好，但是应该可以计算。
赞一下 回复此楼
4楼2016-03-04 14:56:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MVP丶KOBE

金虫 (小有名气)
我遇到的也是这种小缝隙小孔问题，网格问题不好解决，我还有动网格问题...总是出现负体积...好烦
赞一下 回复此楼
5楼2016-03-04 16:05:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

etsebain

银虫 (小有名气)

【答案】应助回帖

我首先将小孔部分分离出来，然后利用三角形网格实现过度，最后再画其他部分网格。得到如下网格与最差质量。导入fluent中效果还可以。

http://pan.baidu.com/s/1nu4QUal
用Gambit给带泄漏小口的三维图形画网格-1


用Gambit给带泄漏小口的三维图形画网格-2


用Gambit给带泄漏小口的三维图形画网格-3
赞一下 回复此楼
quand on veut, on peut
6楼2016-03-06 14:43:14
