应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 求助，请问各位，怎么通过热处理将长条状α相变为球状？
141/2返回列表12下一页
查看: 1573  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

谁抢我名字

铁虫 (小有名气)

[求助] 求助，请问各位，怎么通过热处理将长条状α相变为球状？ 已有2人参与

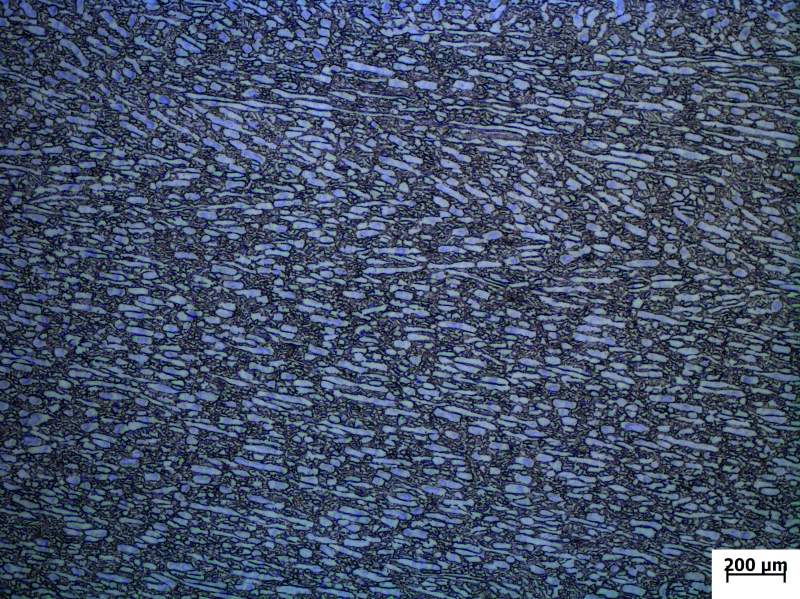

本人做含铁TC4腐蚀方面，现在老师给的一批原料是经过轧制处理的，α相都很长，试过几种方式无法得到典型的钛合金三态组织（等轴、双态、片层），先请问各位师兄师姐，也有没有合适的方法可以将其球化，谢谢！原材料晶相如下图：

求助，请问各位，怎么通过热处理将长条状α相变为球状？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-03-01 13:51:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
谁抢我名字: 金币+6, ★有帮助 2016-03-02 11:44:13
TC 4（Ti-6Al -4V ）是双相钛合金，由于经过轧制处理，所以形成纤维组织，即使经过退火，还是具有方向性（各向异性），要想消除这种方向性，总的思路是必须经过相变产生新结晶，或者经过塑变+再结晶的方式消除旧的晶粒，形成新的等轴晶粒，所以，可能的方法也就有两个方向：
1、通过固溶处理+过时效处理
2、大变形量（＞70%）塑变+再结晶退火
当然具体的热处理的参数需要你自己摸索，我只能够给你提供个思路或方向。
赞一下(2人) 回复此楼
稀里糊涂是最高境界
4楼2016-03-01 21:16:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梅傲寒

新虫 (初入文坛)
钛合金是无法通过热处理调节组织的（等轴、双态、三态），必要要有好的热加工态组织：
通过相变点以上加热处理，只能使合金贝特转变，形成贝特组织；
如研究出通过热处理方式，调节为（等轴、双态、三态），请告知我
赞一下(2人) 回复此楼
11楼2016-03-04 15:47:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

riyuelitian

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
升温到相变点以上，保温较长时间后冷却
赞一下(1人) 回复此楼
大学之道，在明明德，在亲民，在止于至善。
3楼2016-03-01 17:25:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

neuxutiewei

木虫 (著名写手)
升高温度

发自小木虫Android客户端
回复此楼
:)
2楼2016-03-01 15:47:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谁抢我名字

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by 《草原的风》 at 2016-03-01 21:16:06
TC 4（Ti-6Al -4V ）是双相钛合金，由于经过轧制处理，所以形成纤维组织，即使经过退火，还是具有方向性（各向异性），要想消除这种方向性，总的思路是必须经过相变产生新结晶，或者经过塑变+再结晶的方式消除旧的晶 ...

950 ℃ /1 h， AC +540 ℃ /8 h， 可行吗？950度也没到相变点。麻烦您了
赞一下 回复此楼
5楼2016-03-02 11:47:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谁抢我名字

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by riyuelitian at 2016-03-01 17:25:40
升温到相变点以上，保温较长时间后冷却

相变点上30度，保温八小时空冷，您看可行吗？
赞一下 回复此楼
6楼2016-03-02 15:19:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谁抢我名字

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by riyuelitian at 2016-03-01 17:25:40
升温到相变点以上，保温较长时间后冷却

相变点上30度，保温八小时。您看可行吗？
赞一下 回复此楼
7楼2016-03-02 15:19:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谁抢我名字

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by riyuelitian at 2016-03-01 17:25:40
升温到相变点以上，保温较长时间后冷却

相变点上30度，保温八小时。您看可行吗？
赞一下 回复此楼
8楼2016-03-02 15:20:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谁抢我名字

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by riyuelitian at 2016-03-01 17:25:40
升温到相变点以上，保温较长时间后冷却

相变点上30度，保温八小时。您看可行吗？
赞一下 回复此楼
9楼2016-03-02 15:20:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谁抢我名字

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by riyuelitian at 2016-03-01 17:25:40
升温到相变点以上，保温较长时间后冷却

相变点上30度，保温八小时。您看可行吗？
赞一下 回复此楼
10楼2016-03-02 15:20:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 谁抢我名字 的主题更新
141/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 0854求调剂 +12 门路摸摸 2026-04-15 13/650 2026-04-16 00:14 by Art1977
[考研] 药学求调剂 +12 喽哈加油 2026-04-14 14/700 2026-04-15 23:49 by 陈皮皮
[考研] 急需调剂 +5 绝不放弃22 2026-04-15 5/250 2026-04-15 23:11 by Tide man
[考研] 求调剂 +12 何气正 2026-04-13 13/650 2026-04-14 14:47 by zs92450
[考研] 297求调剂 +23 ORCHID1 2026-04-10 26/1300 2026-04-14 13:52 by 陈皮皮
[考研] 求调剂 +12 璃茉一定上岸 2026-04-10 13/650 2026-04-14 00:08 by Equinoxhua
[考研] 一志愿华工085600 331分 +7 天下ww 2026-04-09 7/350 2026-04-13 09:01 by lhj2009
[考研] 0831生医工第一轮调剂失败求助 +12 小熊睿睿_s 2026-04-11 16/800 2026-04-12 16:28 by 钰璞
[考研] 本科南方医科大学 一志愿985 药学学硕284分 求调剂 +5 弱水听文 2026-04-09 5/250 2026-04-12 13:16 by shengxi123
[考研] 药学专硕调剂 +8 ? 一路生?花? 2026-04-10 10/500 2026-04-11 21:21 by zhouxiaoyu
[考研] 303求调剂 +14 SereinQ 2026-04-10 15/750 2026-04-11 20:43 by 蓝云思雨
[考研] 086003调剂求助 +21 苏弋万 2026-04-09 22/1100 2026-04-11 20:25 by dongdian1
[考研] 工科273调剂 +6 X1999 2026-04-09 7/350 2026-04-11 10:23 by zhq0425
[考研] 337求调剂 +4 研s. 2026-04-10 4/200 2026-04-11 08:57 by zhq0425
[考研] 材料与化工调剂 +12 否极泰来2026 2026-04-10 13/650 2026-04-11 00:28 by wangjihu
[考研] 一志愿北理工298英一数二已上岸，感谢各位老师 +14 Reframe 2026-04-10 16/800 2026-04-10 23:07 by caotw2020
[考研] 309求调剂 +14 wdhw 2026-04-10 15/750 2026-04-10 21:06 by zhouxiaoyu
[考研] 一志愿京区985，085401电子信息，本科电子信息 +3 阳光开朗的男孩 2026-04-10 3/150 2026-04-10 16:29 by sophia_93
[考研] 085800 能源动力求调剂 +6 阿biu啊啊啊啊啊 2026-04-10 6/300 2026-04-10 15:03 by hemengdong
[考研] 求调剂 材料与工程 324分 专硕 +19 翩翩一书生 2026-04-10 21/1050 2026-04-10 11:41 by wp06
信息提示
关闭
请填处理意见
关闭
