[交流] 求大神帮忙,CFD三维作图的问题

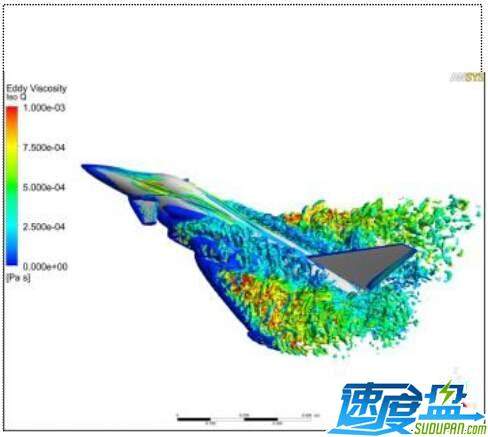

请问一下大神们,平常做的时候都是切片做三维,如果要做成下面这种效果的三维流场图应该怎么做??

求大神帮忙,CFD三维作图的问题
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shi597199622

木虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
这是三维涡量云图,看样子像是Q准则的涡量云图,在tecplot里面定义方程就能做

发自小木虫IOS客户端
生活就像一杯水
2楼2016-02-28 02:41:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kelvin22

铁虫 (小有名气)

引用回帖:
2楼: Originally posted by shi597199622 at 2016-02-28 02:41:24
这是三维涡量云图,看样子像是Q准则的涡量云图,在tecplot里面定义方程就能做

定义怎样的公式

发自小木虫IOS客户端
3楼2016-02-28 17:28:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dai26520

专家顾问 (著名写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
2楼: Originally posted by shi597199622 at 2016-02-28 02:41:24
这是三维涡量云图,看样子像是Q准则的涡量云图,在tecplot里面定义方程就能做

看右上角的图标是ANSYS,Q准则的涡量云图,知道公式在CFD-POST里面也是可以出来的
个性只是一个代号,做好自己就行
4楼2016-03-01 08:37:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

faee0

金虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
用iso surface做这种图,q准则自己百度,其实就是旋度

[ 发自小木虫客户端 ]
