[交流] icem拓扑以后只有圆的曲线 已有4人参与

圆管拓扑以后之后圆的曲线,而没有直线和弯曲面的线了,然后,有大神知道为啥一开始出口的surfaced可以建,而进口的surface不能建吗?谢谢谢谢

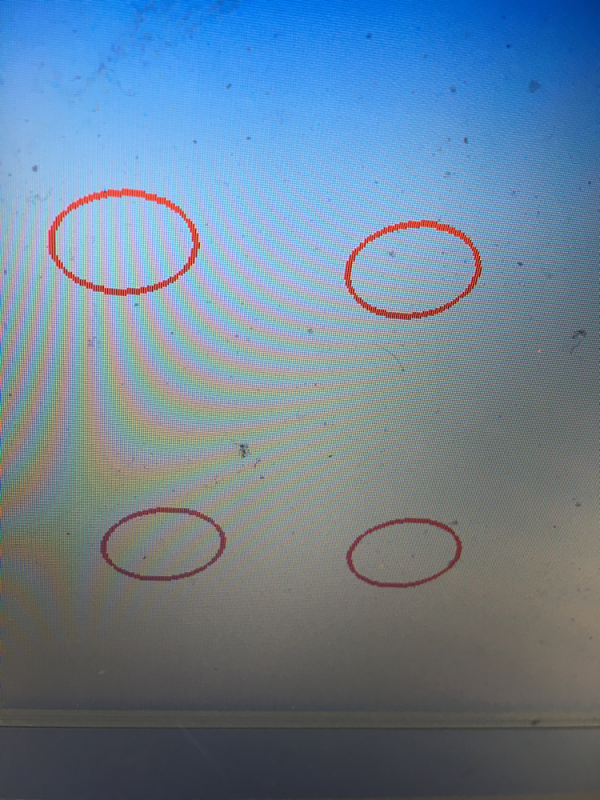

icem拓扑以后只有圆的曲线

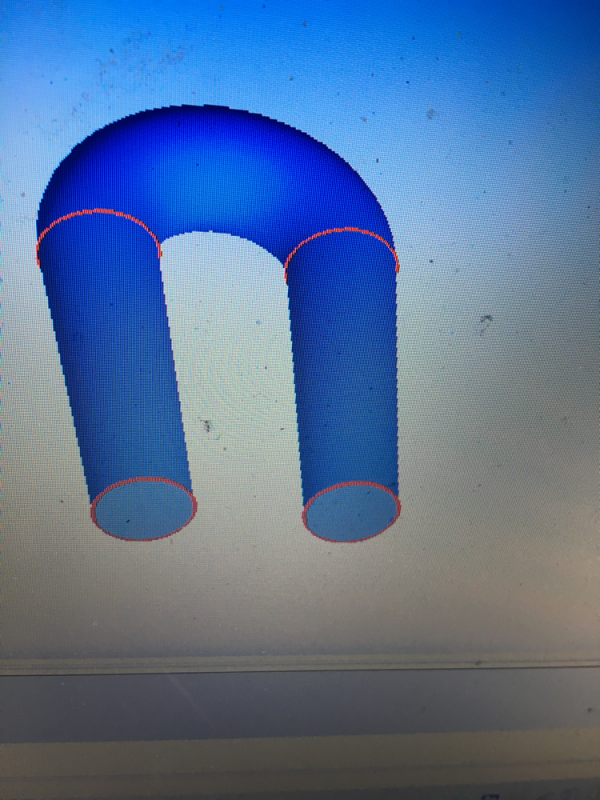

icem拓扑以后只有圆的曲线-1


发自小木虫IOS客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

83150593

新虫 (小有名气)

2楼2016-02-27 09:42:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Flash Ray

银虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
直接在ICEM里面创建一个面

发自小木虫Android客户端
3楼2016-02-27 10:10:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苏栎07

铜虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
我用icem的时候也遇到过和你同样的情况,试了好多次都不行,也不知道怎么回事
4楼2016-03-07 21:45:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxxd236

新虫 (初入文坛)

跪求大神解答
5楼2017-12-19 15:28:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stanstanne

银虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
用icem拓扑时发现,tolerance这个值需要试,跟模型尺寸有关。

如果拓扑之后没有黄色曲线,说明没什么问题了

补充:红色曲线是正常曲线,蓝色曲线是多个面共用的曲线,黄色曲线代表几何有缺陷(缝隙啥的)

希望有帮助
我是一个粉刷匠
6楼2017-12-19 20:54:38
