ANSYS后处理如何将结果对称？ 已有1人参与
|

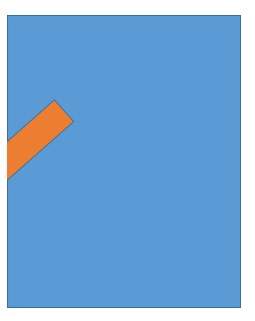

如题，本人刚接触ANSYS，需要做一个小模型：金属基体上有一个小硬质相，基体两端受拉应力，求解变形后基体和硬质相的应力场。我想到的模型如图1所示。我尝试只建立模型的一半，如图2所示，左端自由度设为0，右端受拉应力。成功求解所得到的云图需要对称出另一半。但是ANSYS里PlotCtrls-Style-Symmetry Expansion里面做出的对称是图3所示的那样。请问各位前辈ANSYS是否能在后处理阶段实现图1的效果？如能实现，应该怎样操作？ 图1.jpg  图2.jpg  图3.jpg |
