基于samcef的包含柔性化部件的简单悬挂系统建模
|
|

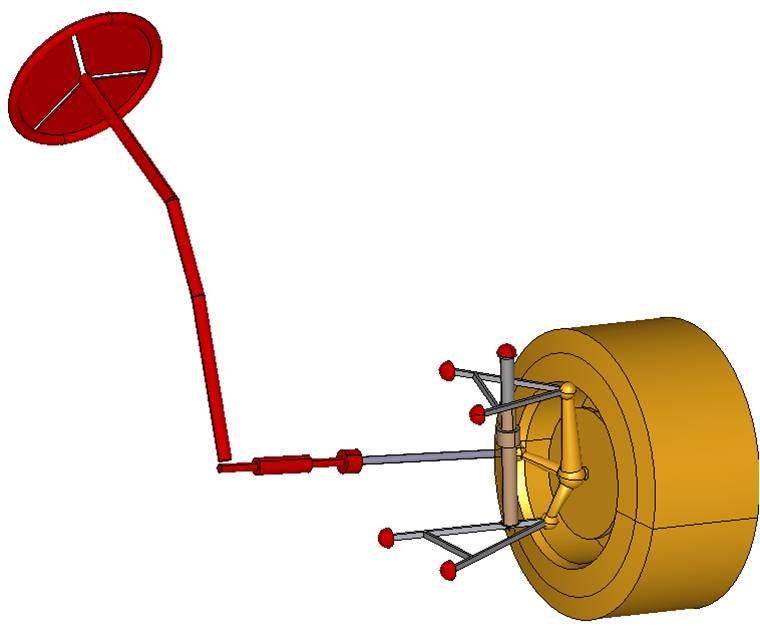

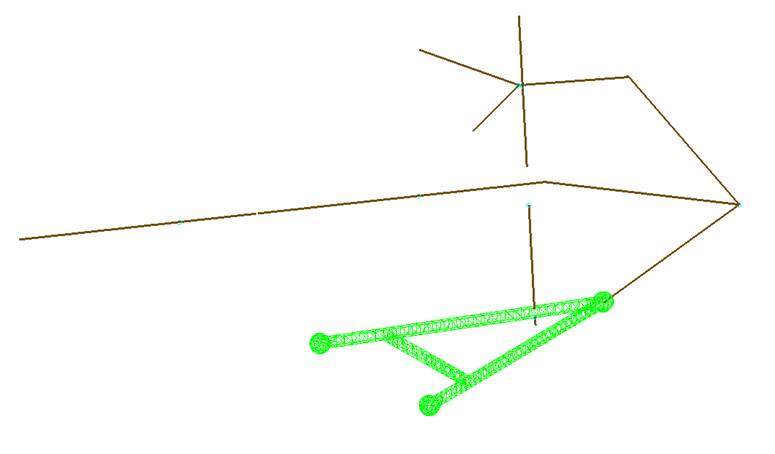

此案例中模型的刚体部件通过运动连接副连接，仅仅将下方三角支架的部位设置为柔性，柔性部分如图中所示。模型的材料为铝制材料，利用五个球形元素对模型施加一定约束，他们的位置如图中所示。再利用三个球形组装将悬挂部件与车轮连接在一起。利用一个棱柱组装连接上下两个悬挂，并在其上定义运动副来施加随时间变化的位移，这样作为系统的输入。 百度网盘：http://pan.baidu.com/s/1ZvDYu 优酷：http://v.youku.com/v_show/id_XMTQ3NDE3MzI2MA==.html    suspension2.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : suspension_tutorial.pdf
- 附件 2 : initialfiles.zip
2016-02-26 10:28:31, 361.35 K
2016-02-26 10:28:32, 478.64 K
