[求助] 5系铝合金断口求分析 已有3人参与

各位大神,对铝合金进行断口描述,不懂,不知道如何分析?请问除了韧性断裂还有什么?怎么分析?谢谢各位了

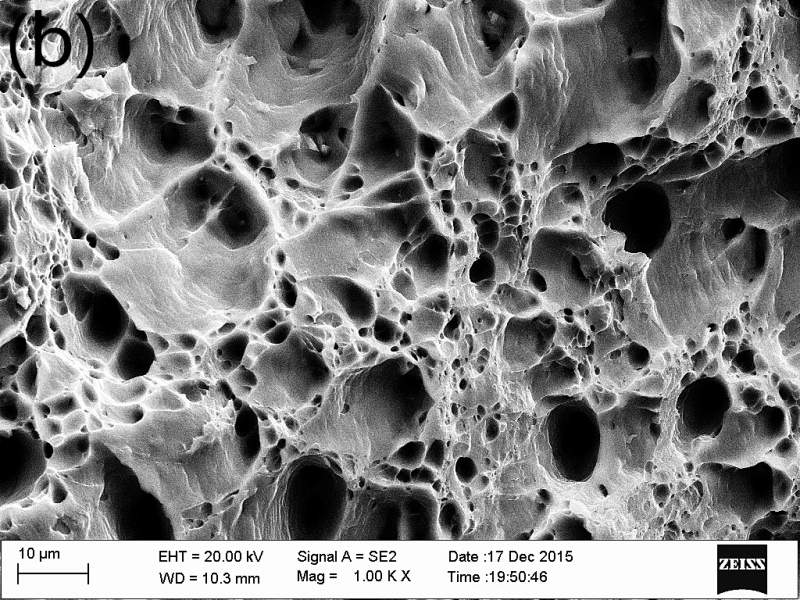

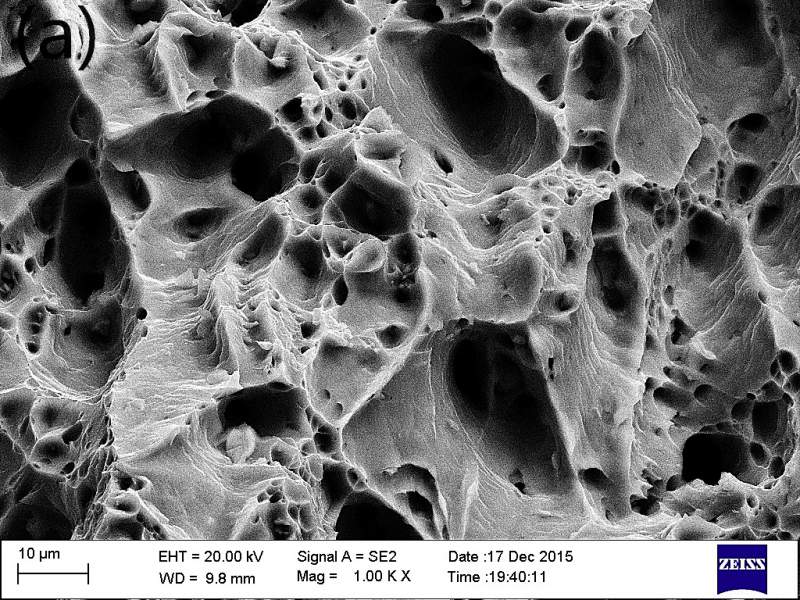

5系铝合金断口求分析


5系铝合金断口求分析-1
回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jun0707zhou

金虫 (小有名气)

2楼2016-02-26 10:50:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

感谢参与,应助指数 +1
从图片上看出,除了大量的韧窝外,还有一些解理台阶存在,因此应该是包含韧窝韧性断裂和解理脆性断裂的复合型断口。
3楼2016-02-26 15:14:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jun0707zhou

金虫 (小有名气)

引用回帖:
3楼: Originally posted by peterflyer at 2016-02-26 15:14:04
从图片上看出,除了大量的韧窝外,还有一些解理台阶存在,因此应该是包含韧窝韧性断裂和解理脆性断裂的复合型断口。

非常感谢

发自小木虫Android客户端
4楼2016-02-26 23:00:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corundumpsp

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
没有解理,是滑移线
失效分析 电子元器件 电子封装 分析仪器
5楼2016-02-27 21:36:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jun0707zhou

金虫 (小有名气)

引用回帖:
5楼: Originally posted by corundumpsp at 2016-02-27 21:36:27
没有解理,是滑移线

能否说的详细点?谢谢

发自小木虫Android客户端
6楼2016-02-28 14:16:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corundumpsp

金虫 (小有名气)

大韧窝里是波浪形划移线,没有任何地方有解理特征

发自小木虫Android客户端
失效分析 电子元器件 电子封装 分析仪器
7楼2016-02-28 15:32:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corundumpsp

金虫 (小有名气)

失效分析 电子元器件 电子封装 分析仪器
8楼2016-02-28 15:32:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdzhaoliyou

新虫 (小有名气)

典型的断裂只有几种,你可以百度一下,我也不专业,这个是韧窝断裂

发自小木虫Android客户端
9楼2016-02-29 23:02:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

googtianhao

新虫 (初入文坛)

【答案】应助回帖

第二张图片的韧窝比第一张尺寸小,而且均匀程度也比第一张要好,深度看不太清楚,这些说明第二张图片所显示的情况比第一张塑性要好一点。
10楼2016-06-12 11:41:29
