[求助] 用icem给半球划分网格 已有3人参与

如何用icem给半球划分网格？我的大致思路是先创建块，然后创建O型网格，然后把曲面和块对齐。

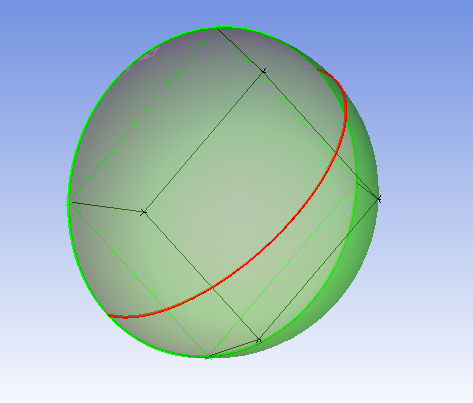

用icem给半球划分网格

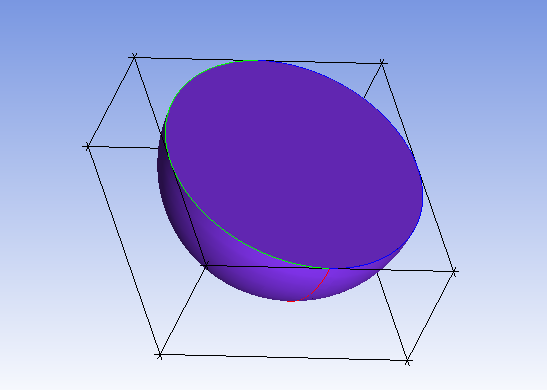

用icem给半球划分网格-1

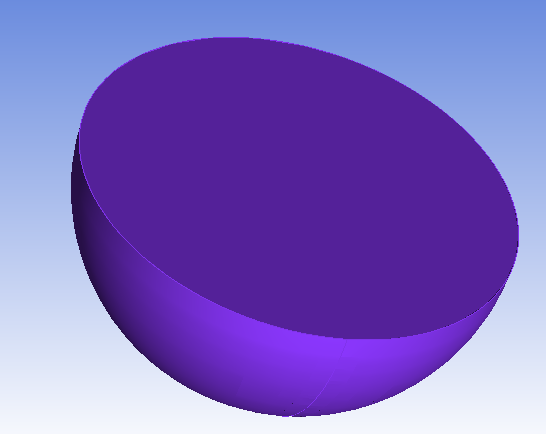

用icem给半球划分网格-2
回复此楼

» 猜你喜欢
1楼 2016-02-25 22:33:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lshyflyba

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
爱在西元前12: 金币+10, ★有帮助 2016-03-01 13:02:53
用面投影，把面投影到球面上

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-02-25 22:53:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱在西元前12

铜虫 (著名写手)
引用回帖:
2楼: Originally posted by lshyflyba at 2016-02-25 22:53:02
用面投影，把面投影到球面上

投影了 ，然后发现平面上出不来网格，只有曲面上有网格，这是怎么回事啊 ？
赞一下 回复此楼
3楼2016-02-25 22:55:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lshyflyba

木虫 (小有名气)
把底面线关联面上，其余面投影到球面上，这么做就可以

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-02-25 23:04:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lshyflyba

木虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 爱在西元前12 at 2016-02-25 22:55:18
投影了 ，然后发现平面上出不来网格，只有曲面上有网格，这是怎么回事啊 ？...

你是平面没有线关联到圆上

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-02-25 23:06:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱在西元前12

铜虫 (著名写手)
引用回帖:
5楼: Originally posted by lshyflyba at 2016-02-25 23:06:08
你是平面没有线关联到圆上
...

这个我也关联了

发自小木虫Android客户端
回复此楼
6楼2016-02-25 23:19:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黄昏2002

新虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
爱在西元前12: 金币+2, ★有帮助 2016-03-01 13:03:16
先生成二维网格，然后旋转生成三维网格，大概思路吧
赞一下 回复此楼
7楼2016-02-27 14:06:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梦梦紫酱

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
爱在西元前12: 金币+10, ★有帮助 2016-03-01 13:02:38
先关联底部圆处的edge，再点选所有自动关联，进行O型切分（加选底部圆face）
赞一下 回复此楼
坚持走自己的路
8楼2016-02-29 11:14:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luogangv

木虫 (小有名气)
楼上的靠谱点
回复此楼
9楼2016-02-29 11:17:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
