求助高手EIS谱图 已有2人参与
|

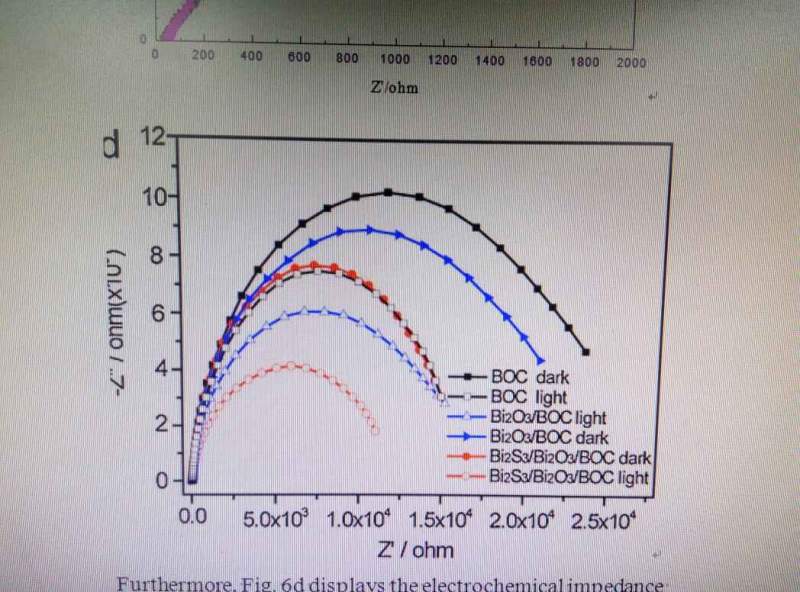

第一张是找人帮忙做出来的电化学阻抗谱，第二张是文献里的，为何文献里的做出来都是半圆弧，我的弧度特别小，以前没有做过，求高手指导是我的谱图错了吗？还是这样的图也可以用在论文里？  发自小木虫Android客户端 |
回复此楼» 猜你喜欢
关于合成MIL-125的求助
已经有0人回复
-
双非本硕光催化方向想读博，请各位老师看看我！
已经有2人回复
-
专业论文润色/翻译怎么收费?
已经有57人回复
-
瑞典林雪平大学范立洲课题组现招聘博士后、岗位制博士生
已经有0人回复
-
中国科大仿生界面材料科学全国重点实验室戴懿涛研究员/江雷院士团队招聘科研助理
已经有0人回复
-
中国科大仿生界面材料科学全国重点实验室戴懿涛研究员/江雷院士团队招聘科研助理
已经有0人回复
-
寻求物理化学学报最新的投稿模板！
已经有4人回复
-
东南大学杰青/海优团队招聘催化方向博士后
已经有866人回复
-
投稿咨询
已经有7人回复
-
自科面上 散金币 祈福
已经有61人回复
-
铁钼催化剂成型
已经有2人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助交流阻抗谱图分析
已经有3人回复
- 消除催化零回复，感谢虫友来交流(十一）
已经有5人回复
- 【求助】做碳钢的防腐蚀实验（例如阻抗谱测试和重量分析）时，防腐蚀剂的量怎么计划？
已经有6人回复
2楼2016-02-25 19:04:16
lxg133298
荣誉版主 (文学泰斗)
Stay Hungry. Stay Foolish.
-
专家经验: +201 - C-EPI: 1
- 应助: 511 (博士)
- 贵宾: 6.494
- 金币: 86392.1
- 散金: 29386
- 红花: 609
- 沙发: 733
- 帖子: 53481
- 在线: 6509.1小时
- 虫号: 1451437
- 注册: 2011-10-19
- 专业: 催化化学
- 管辖: 考研
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
wonderfulong: 金币+5, 谢谢应助，欢迎常来交流！ 2016-02-25 22:02:13
tian19890765: 金币+20, ★★★很有帮助 2016-02-26 09:11:05
感谢参与，应助指数 +1
wonderfulong: 金币+5, 谢谢应助，欢迎常来交流！ 2016-02-25 22:02:13
tian19890765: 金币+20, ★★★很有帮助 2016-02-26 09:11:05
|
亲，你拿原始数据去作图时万万不行的，审稿人会提出很多的问题( 例如：为什么呈现整个半圆而选取部分圆弧？低频区有没有散射现象?),这样你是自找麻烦~ 正确的作图要用 相关软件进行模拟（如 Z view 等），模拟之后都是图二显示的那样 是个完整的半圆；此外，你还得给出相应的等效电路图，并且给出相关等效电路图的等效电阻值（附上一张表格），这样阻值大小就直观地显示出了~ 当然，有的文章也直接使用如你图一所示的那样，但是不够严谨，遇上电化学方面的专家审稿，可就惨咯~ 做什么事都要严谨，不要存在侥幸心理，那样会害苦你自己~ bless~  |
3楼2016-02-25 20:34:37
tian19890765
新虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 766.4
- 散金: 20
- 红花: 6
- 帖子: 109
- 在线: 30.7小时
- 虫号: 3646846
- 注册: 2015-01-15
- 专业: 电气科学与工程
4楼2016-02-26 09:10:15
lxg133298
荣誉版主 (文学泰斗)
Stay Hungry. Stay Foolish.
-
专家经验: +201 - C-EPI: 1
- 应助: 511 (博士)
- 贵宾: 6.494
- 金币: 86392.1
- 散金: 29386
- 红花: 609
- 沙发: 733
- 帖子: 53481
- 在线: 6509.1小时
- 虫号: 1451437
- 注册: 2011-10-19
- 专业: 催化化学
- 管辖: 考研
5楼2016-02-26 09:23:21
