24小时热门版块排行榜

查看: 2292  |  回复: 35

tracy510789

金虫 (小有名气)

引用回帖:
13楼: Originally posted by 吴保明 at 2016-01-25 22:18:33
富锂的首次充电平台在4.5V,你最高电压4.5v首次平台表现不出来的,至少也要4.6V,一两次循环电解液承受的了
...

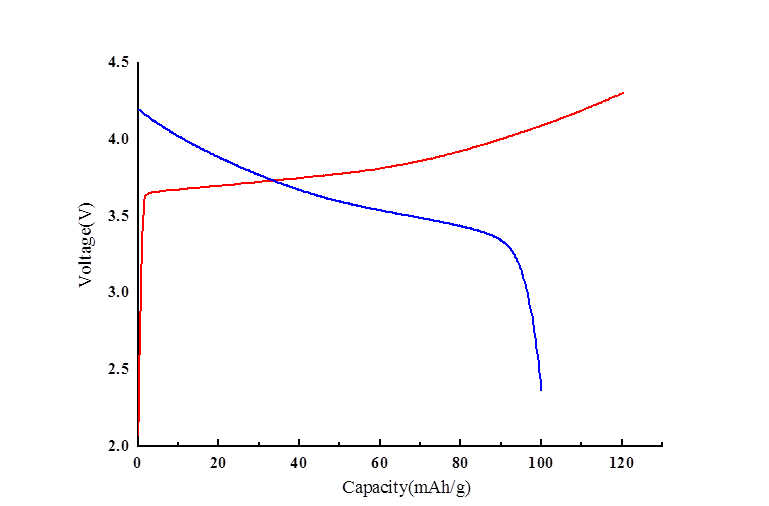

不好意思   我做的不是富锂的   平台在3.6~3.7V    是其他什么原因呢?
中空形貌的正极材料对容量的影响

21楼2016-01-26 10:41:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tracy510789

金虫 (小有名气)

引用回帖:
14楼: Originally posted by afei1231 at 2016-01-25 23:35:41
中空的优势是什么呢?

我认为中空结构比表面积大,与电解液接触充分,锂离子扩散速率快
22楼2016-01-26 10:42:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tracy510789

金虫 (小有名气)

引用回帖:
15楼: Originally posted by JSPS-UST at 2016-01-26 03:43:12
如果你能够用常规的共沉淀法合成出球形致密的中空的三元材料,那么恭喜你,把测试表征做好做足你可以发Nature Materials了。
Sol-gel没有实际应用价值的,不过你这个材料好好弄弄合成优化下,性能再改进下测试表征 ...

就是不知道哪个环节出问题了   容量上不去
23楼2016-01-26 10:43:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tracy510789

金虫 (小有名气)

引用回帖:
16楼: Originally posted by JSPS-UST at 2016-01-26 03:43:57
高倍率和高首效...

现在我的材料的什么性能都不好  首圈容量上不去,倍率性能差,首效不到85%,可否帮忙分析分析
24楼2016-01-26 10:45:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tracy510789

金虫 (小有名气)

引用回帖:
17楼: Originally posted by 无垠人 at 2016-01-26 08:10:05
我的理解:你的材料实际上的颗粒度还是比较大的,如果是纳米级或者亚微米级的中空可能效果就不是这样子的了。振实密度应该是跟商业化应用相关的,跟电池能达到的容量有关,与比容量没什么关系。
...

怎么做到纳米级或者亚微米级呢?从烧结入手?可是我烧结制度改变之后这样的结构就破坏了,怎么办
25楼2016-01-26 10:47:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tracy510789

金虫 (小有名气)

引用回帖:
18楼: Originally posted by liuwei2004 at 2016-01-26 10:02:33
个人认为材料烧结不到位,材料的结晶性不够

嗯嗯  有可能  可是我的都900℃~12h了,那是提高烧结温度呢还是保温时间呢
26楼2016-01-26 10:55:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuwei2004

至尊木虫 (著名写手)


引用回帖:
26楼: Originally posted by tracy510789 at 2016-01-26 10:55:55
嗯嗯  有可能  可是我的都900℃~12h了,那是提高烧结温度呢还是保温时间呢...

最高温度够了,降低升温速率,低温保温一段时间。另外溶胶凝胶一般烧出来的料性能不会特别好
27楼2016-01-26 11:01:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tracy510789

金虫 (小有名气)

引用回帖:
27楼: Originally posted by liuwei2004 at 2016-01-26 11:01:15
最高温度够了,降低升温速率,低温保温一段时间。另外溶胶凝胶一般烧出来的料性能不会特别好...

嗯嗯  采纳一下   我现在的烧结制度是450℃保温6h,900℃保温12h,升温速率是2℃/min, 你觉得该怎么变?
28楼2016-01-26 11:21:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuwei2004

至尊木虫 (著名写手)


450℃可以多保温一段,后面1℃/min,拍脑袋想的

发自小木虫Android客户端
29楼2016-01-26 13:46:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴保明

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
tracy510789: 金币+4 2016-03-07 10:12:22
引用回帖:
21楼: Originally posted by tracy510789 at 2016-01-26 10:41:03
不好意思   我做的不是富锂的   平台在3.6~3.7V    是其他什么原因呢?

...

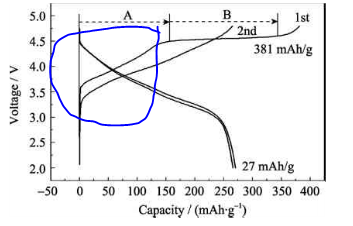

富锂材料4.5V前充放电曲线与三元一样,富锂4.5V以下容量100mah左右,与你的放电容量相差不大,有电池的话可以做一下验证,充电到4.5V以上就可以
中空形貌的正极材料对容量的影响-1

30楼2016-01-26 16:03:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 tracy510789 的主题更新
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 求调剂323材料与化工 +3 1124361 2026-03-24 3/150 2026-03-24 20:24 by peike
[考研] 0854人工智能方向招收调剂 +3 章小鱼567 2026-03-24 3/150 2026-03-24 19:46 by zhouxuan..
[考研] 一志愿北化315 求调剂 +3 akrrain 2026-03-24 3/150 2026-03-24 19:35 by 了了了了。。
[考研] 一志愿吉大化学322求调剂 +4 17501029541 2026-03-23 6/300 2026-03-24 10:21 by 戴围脖的小蚊子
[考研] 327求调剂 +5 prayer13 2026-03-23 5/250 2026-03-23 22:11 by 星空星月
[考研] 384求调剂 +3 子系博 2026-03-22 6/300 2026-03-23 21:45 by 子系博
[考研] 工科0856求调剂 +5 沐析汀汀 2026-03-21 5/250 2026-03-23 17:56 by 海瑟薇-
[考研] 一志愿南京理工大学085701资源与环境302分求调剂 +5 葵梓卫队 2026-03-18 7/350 2026-03-23 16:26 by lingjue
[考研] 316求调剂 +7 梁茜雯 2026-03-19 7/350 2026-03-23 16:21 by lingjue
[考研] 291求调剂 +5 孅華 2026-03-22 5/250 2026-03-23 09:20 by haoshis
[考研] 求调剂一志愿海大,0703化学学硕304分,有大创项目,四级已过 +6 幸运哩哩 2026-03-22 10/500 2026-03-22 20:10 by edmund7
[考研] 求调剂 +3 .m.. 2026-03-21 4/200 2026-03-21 16:25 by barlinike
[考研] 材料 336 求调剂 +3 An@. 2026-03-18 4/200 2026-03-21 01:39 by JourneyLucky
[考研] 294求调剂材料与化工专硕 +15 陌の森林 2026-03-18 15/750 2026-03-20 23:28 by JourneyLucky
[考研] 考研调剂求学校推荐 +3 伯乐29 2026-03-18 5/250 2026-03-20 22:59 by JourneyLucky
[考研] 317求调剂 +5 申子申申 2026-03-19 9/450 2026-03-20 22:26 by JourneyLucky
[考研] 材料学求调剂 +4 Stella_Yao 2026-03-20 4/200 2026-03-20 20:28 by ms629
[考研] 353求调剂 +3 拉钩不许变 2026-03-20 3/150 2026-03-20 19:56 by JourneyLucky
[考研] 086500 325 求调剂 +3 领带小熊 2026-03-19 3/150 2026-03-20 18:38 by 尽舜尧1
[考研] 0703化学调剂 +4 18889395102 2026-03-18 4/200 2026-03-19 16:13 by 30660438
信息提示
请填处理意见
