沅湘无波

金虫 (小有名气)
送红花一朵
引用回帖:
8楼: Originally posted by jim_lin at 2016-01-12 21:57:45
不需要剖，在孔多，容易造成混乱的前提下，在每个种类的孔边 标注 a b c
比如 所有通孔4 下面都标a  所有螺纹孔M4  下面标注b
然后再注明 （数量）-M4/b    （数量）-直径“fai”4/a  这样的图纸就标注的很清楚 ...

好的，谢谢！

发自小木虫Android客户端
回复此楼
11楼2016-01-12 23:46:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沅湘无波

金虫 (小有名气)
送红花一朵
引用回帖:
10楼: Originally posted by hasayake007 at 2016-01-12 22:10:34
比如焊接夹具的base板就要这么标注

就是在画夹具体。。

发自小木虫Android客户端
回复此楼
12楼2016-01-12 23:48:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

redjade12

金虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
沅湘无波: 金币+3, ★★★很有帮助 2016-01-13 00:19:20
没几个孔哦，一类孔剖一个，标个字母区分，或者用空表

发自小木虫IOS客户端
赞一下 回复此楼
13楼2016-01-12 23:51:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyzhnzyq

银虫 (小有名气)
我遇到这种情况都是直接在下视图上标明，那个孔是通，那个是螺纹孔
赞一下 回复此楼
14楼2016-01-13 08:28:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

懒兔兔言

新虫 (初入文坛)
可以了拉出来，跟表示阀的安装尺寸似的那样标

发自小木虫Android客户端
赞一下 回复此楼
15楼2016-01-13 22:44:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

懒兔兔言

新虫 (初入文坛)
我画阀块标过很多这样的尺寸

发自小木虫Android客户端
赞一下 回复此楼
16楼2016-01-13 22:45:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

奋斗_小蜗牛

新虫 (初入文坛)
采用引线标注。4种孔分别给序号为1 2 3 4   等 之后在明细栏上放写清楚
1是什么结构尺寸 2是什么结构尺寸   就行了。
不需要剖那么多只要能清楚表达就行。
赞一下 回复此楼
17楼2016-01-16 13:52:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)

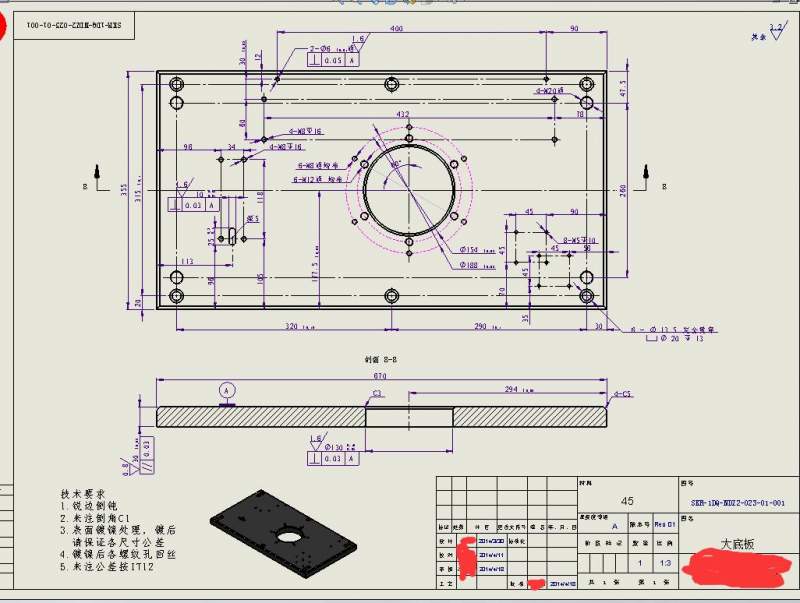

参照此图。。。只要表示清楚即可。。。。
求助
赞一下 回复此楼
18楼2016-01-16 14:00:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沅湘无波

金虫 (小有名气)
引用回帖:
14楼: Originally posted by zyzhnzyq at 2016-01-13 08:28:28
我遇到这种情况都是直接在下视图上标明，那个孔是通，那个是螺纹孔

谢谢～

发自小木虫Android客户端
回复此楼
19楼2016-01-17 00:23:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沅湘无波

金虫 (小有名气)
引用回帖:
16楼: Originally posted by 懒兔兔言 at 2016-01-13 22:45:24
我画阀块标过很多这样的尺寸

谢谢～

发自小木虫Android客户端
回复此楼
20楼2016-01-17 00:23:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
