[求助] 光路，激光聚焦及使用CMOS相机观测的问题 已有3人参与

我想用CMOS相机观测激光打在样品上的光斑，光斑直径最好是1~5μm。
物镜是100X油浸物镜。

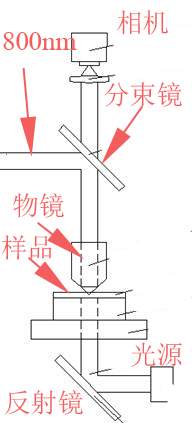

激光通过分束镜反射，再经过物镜到达样品。下面是照明光源。
激光800nm左右。目前实验总是看不到光斑（感觉光斑在显像之外），或者出现白色条纹（像是光学平台上的金属纹路似的，汗）
请问如何实现才好？
我并非光学专业的，所以请各位前辈说的详细一点~在此谢过了~

光路，激光聚焦及使用CMOS相机观测的问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-01-05 16:03:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzxb_jx

木虫 (小有名气)
引用回帖:
8楼: Originally posted by daerbeijita at 2016-01-08 12:55:51
很有可能是饱和了，可以在光源后面加一个衰减片试试，另外，之前你说看到的激光光斑很大，这就说明没聚焦好啊。
正确的做法是上下调整物镜，使的激光聚焦最小，怎么判断最小了呢，就是调整cmos前面的透镜使得样品的 ...

我们物镜是100倍的，工作距离很短，0.2mm，不知道焦距应该是多少？之前调过透镜，好像只影响观察范围的大小，并不影响激光光斑的大小吧？相机饱和是因为照明光太强？还是激光功率太大？
ps：谢谢你一直以来的耐心解答！

发自小木虫IOS客户端
赞一下 回复此楼
10楼2016-01-08 17:56:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 13 个回答

daerbeijita

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zzxb_jx: 金币+5, ★有帮助, 至少回答了，谢谢 2016-01-06 20:11:58
zzxb_jx: 金币+5, ★有帮助, 至少回答了，谢谢 2016-01-06 20:11:58
物镜跟coms前面的透镜组成的是一个显微镜。
所以前后移动coms前面的透镜实现共轭就可以看到了

发自小木虫Android客户端
赞一下 回复此楼
**尚未成功，同志仍需努力
3楼2016-01-06 12:24:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzxb_jx

木虫 (小有名气)
引用回帖:
3楼: Originally posted by daerbeijita at 2016-01-06 12:24:17
物镜跟coms前面的透镜组成的是一个显微镜。
所以前后移动coms前面的透镜实现共轭就可以看到了

样品的像能看到，但是看不到聚焦的激光焦点，总是这个大亮斑，或者在视野外

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-01-06 20:21:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daerbeijita

铁杆木虫 (正式写手)

【答案】应助回帖

★
zzxb_jx: 金币+1, ★有帮助 2016-01-16 09:21:31
那就是激光没打到样品上，出了coms的成像范围，也就是说光束不是垂直打下来的。coms成的是样品这个面的像，如果能看见样品，且光斑在样品上，应该能看见光斑的

发自小木虫Android客户端
赞一下 回复此楼
**尚未成功，同志仍需努力
5楼2016-01-06 23:52:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
