7楼: Originally posted by sxll at 2015-12-31 09:38:17
想让煤渣变疏松的问题估计就不用考虑有什么方法了，主要是你的添加物不可能进入到煤渣颗粒内部，最多只能在表面。所以最多你只能考虑在煤渣颗粒表面包裹一层耐高温材料，起到颗粒粘结比较少的作用，但耐高温粉料加进 ...

7楼: Originally posted by sxll at 2015-12-31 09:38:17
想让煤渣变疏松的问题估计就不用考虑有什么方法了，主要是你的添加物不可能进入到煤渣颗粒内部，最多只能在表面。所以最多你只能考虑在煤渣颗粒表面包裹一层耐高温材料，起到颗粒粘结比较少的作用，但耐高温粉料加进 ...

8楼: Originally posted by stfmx at 2015-12-31 10:01:29
加点白云石试试。

14楼: Originally posted by 西域漂泊 at 2016-01-02 12:10:16

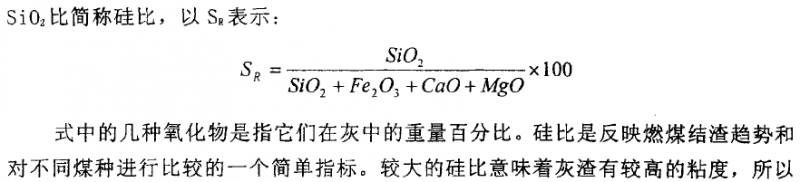

从熔点来看，主要增加Si和Al的比例，将组分向SiO2和SiO2化合物转变将有利于提高整体化合物的熔点，但是单纯添加这两种物质的话，我们已经试验过，需要的添加量太大了！
因此请各位提供点建议，看还可以添加哪些成分 ...

9楼: Originally posted by 西域漂泊 at 2016-01-02 10:39:57
就是要加到煤里，控制在千分之一的比例范围都可行。药剂和煤先混匀，再加上在炉内的高温和流动药剂基本可以与最后均匀分散，包裹在表面反倒做不到。
...

15楼: Originally posted by 西域漂泊 at 2016-01-02 12:33:12

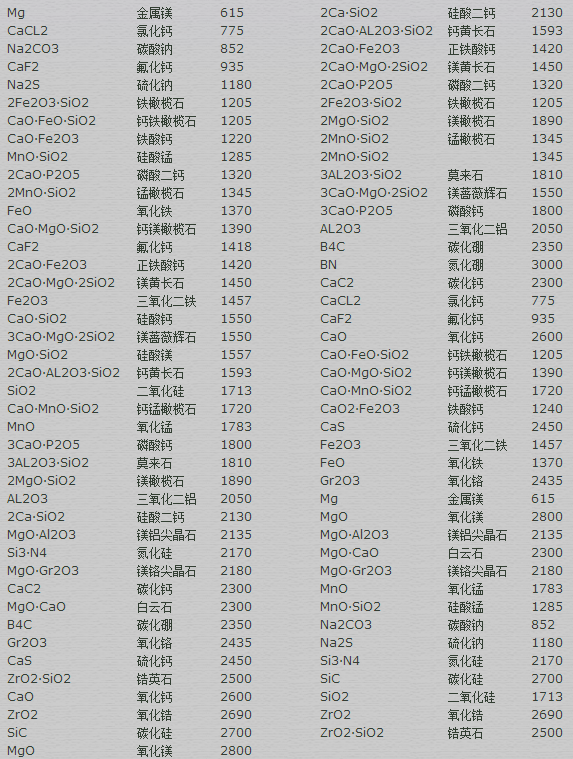

而且，比较奇怪：CaO的熔点为2600，MgO的熔点为2800，SiO2的熔点为1713，Al2O3的熔点2050。但是他们的混合物中（如：3CaO·MgO·2SiO2熔点1550，CaO·MgO·SiO2熔点1390，2CaO·MgO·2SiO2熔点1450，不含钙的2MgO· ...

18楼: Originally posted by sxll at 2016-01-02 14:40:42
主要是两种或两种以上的氧化物有可能形成低共熔点的新物质，你的这个煤渣中氧化铝、氧化铁和氧化钙可以形成熔点更低的化合物，所以你设计引入的药剂在1200的高温下一般也会形成氧化物，到这个体系不会明显提高软化 ...
