cywork

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by dai26520 at 2015-12-25 14:15:00
这个模型考虑用interface划分网格吧，不然相切的地方网格质量不可避免，即使ICEM全六面体网格，Quality还是会非常差。可以参考这个帖子http://forum.simwe.com/thread-1001767-1-1.html

非常感谢，不过之前没有注册过仿真科技论坛，刚注册了貌似有些东西看不了
赞一下 回复此楼
11楼2015-12-26 17:04:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenqu

铁杆木虫 (职业作家)

酷酷文曲
切块，上面圆柱可用结构网格，下面可用非结构网格

发自小木虫Android客户端
赞一下 回复此楼
不羁年华
12楼2015-12-26 17:45:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小伟在奋斗

木虫 (小有名气)
如果存在相切的地方，不论你是结构还是非结构，网格质量必定很糟糕
赞一下(1人) 回复此楼
好好搞科研
13楼2015-12-27 08:29:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

复变函数

金虫 (小有名气)
建立两个part，方体和主体分开画，用interface做连接面，这样质量较高
赞一下(3人) 回复此楼
求索·······
14楼2015-12-27 11:21:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Gavin_wu

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
分成几部分划分网格，划分完后再组装起来，当然重合的面在数值计算时要设置成交界面。
赞一下(2人) 回复此楼
遇见更好自己
15楼2015-12-28 13:53:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cywork

新虫 (初入文坛)
引用回帖:
15楼: Originally posted by Gavin_wu at 2015-12-28 13:53:24
分成几部分划分网格，划分完后再组装起来，当然重合的面在数值计算时要设置成交界面。

分开划网格后，怎样把它作为一个整体来分析呢，我是作振动分析的，之前我分成几部分划分网格，之后要怎样组装呢？非常感谢
赞一下 回复此楼
16楼2015-12-29 21:42:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cywork

新虫 (初入文坛)
引用回帖:
14楼: Originally posted by 复变函数 at 2015-12-27 11:21:00
建立两个part，方体和主体分开画，用interface做连接面，这样质量较高

请教一下，那怎样用interface mesh 划网格呢？
赞一下 回复此楼
17楼2015-12-29 21:58:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cywork

新虫 (初入文坛)
引用回帖:
12楼: Originally posted by wenqu at 2015-12-26 17:45:26
切块，上面圆柱可用结构网格，下面可用非结构网格

切块后，接触面还是存在问题
赞一下 回复此楼
18楼2015-12-29 21:59:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenqu

铁杆木虫 (职业作家)

酷酷文曲
引用回帖:
18楼: Originally posted by cywork at 2015-12-29 21:59:37
切块后，接触面还是存在问题...

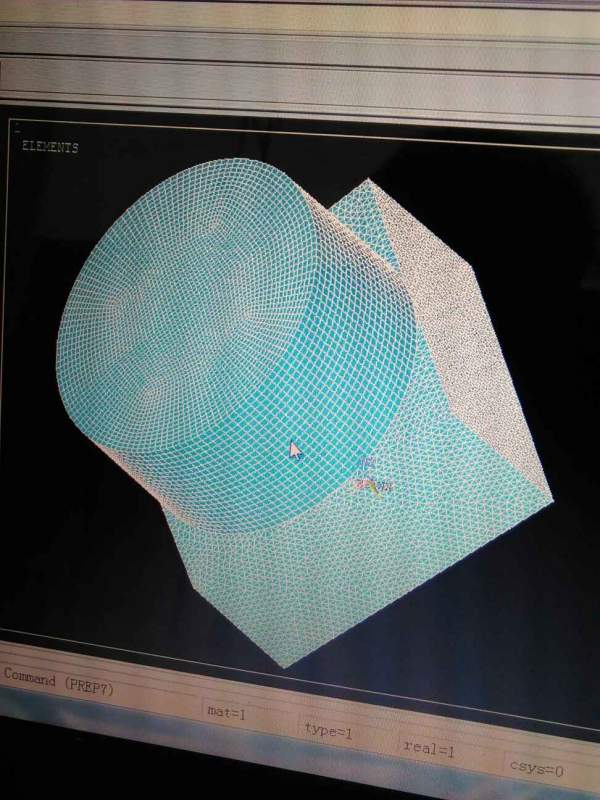

嗯，是有点问题，相切的地方质量不高
网格划分



发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

cywork
不羁年华
19楼2015-12-29 22:44:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cywork

新虫 (初入文坛)
送红花一朵
引用回帖:
19楼: Originally posted by wenqu at 2015-12-29 22:44:15
嗯，是有点问题，相切的地方质量不高

...

请教一下，你这个是怎么画的，能不能把命令流给我借鉴下，感谢了！
赞一下 回复此楼
20楼2015-12-30 11:04:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
