hsx196

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
引用回帖:
7楼: Originally posted by wurongjun at 2015-12-05 09:55:39
这个是用Matlab画的!


这图所以显得难看,是因为Z值增长太快,比X、Y增长快的多。
11楼2015-12-06 08:07:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr__Right

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
caochen(Edstrayer代发): 金币+20 2015-12-13 05:44:36
引用回帖:
8楼: Originally posted by somebodykiss at 2015-12-05 17:29:25
x = r Cos
y = r Sin
z = a

p3d = Graphics3D[{
   Arrowheads,
   Hue,
   Arrow}, Axes -> True, AxesLabel -> {"x", "y", "z"}]

Export


Mathematica代码 ...

这个好. 图片可以美化.

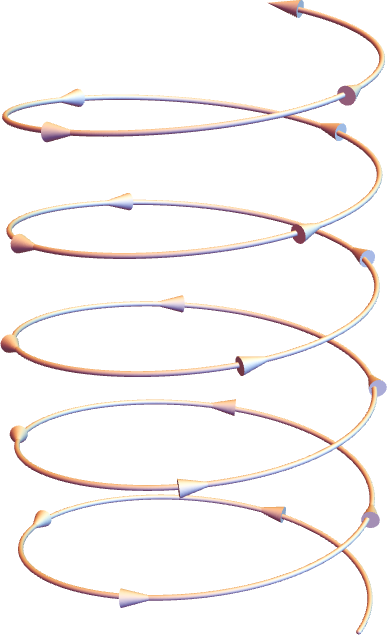

大家看看这个螺旋怎么画?

代码调整:
CODE:
Graphics3D[{Arrowheads[{0}~Join~Table[0.045,{i,1,20}]],Arrow[Table[{Cos[t],Sin[t],t/10},{t,0,10.5Pi,0.02}]~Tube~0.015]},Axes->False,Boxed->False]

文章乃身外之物,要多考虑编辑、审稿人和读者的感受。
12楼2015-12-07 08:38:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr__Right

专家顾问 (著名写手)

【答案】应助回帖

引用回帖:
12楼: Originally posted by Mr__Right at 2015-12-07 08:38:18
这个好. 图片可以美化.



代码调整:

Graphics3D[{Arrowheads,Arrow[Table~Tube~0.015]},Axes->False,Boxed->False]...

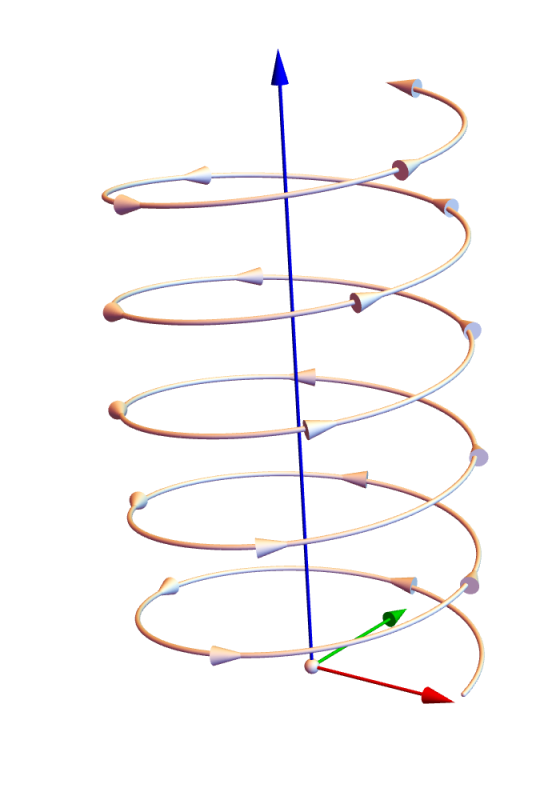

坐标轴添加;
大家看看这个螺旋怎么画?-1

代码
CODE:
Show[Graphics3D[{Arrowheads[{0}~Join~Table[0.045,{i,1,20}]],Arrow[Table[{Cos[t],Sin[t],t/10},{t,0.1,10.5Pi,0.02}]~Tube~0.015]},Axes->False,Boxed->False],Graphics3D[{Map[{Apply[RGBColor,(*0.8{1,1,.5}+0.**)#*.9],Arrow[Tube[{{0.,0.,0.},#}]]}&,{{1,0,0},{0,1,0},{0,0,3.65}}],Sphere[{0,0,0},.045]},Axes->False,Boxed->False],ImageSize->700]

文章乃身外之物,要多考虑编辑、审稿人和读者的感受。
13楼2015-12-07 10:13:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
