[交流] 为什么做出来的微孔孔径分布图不是从0开始？ 已有1人参与

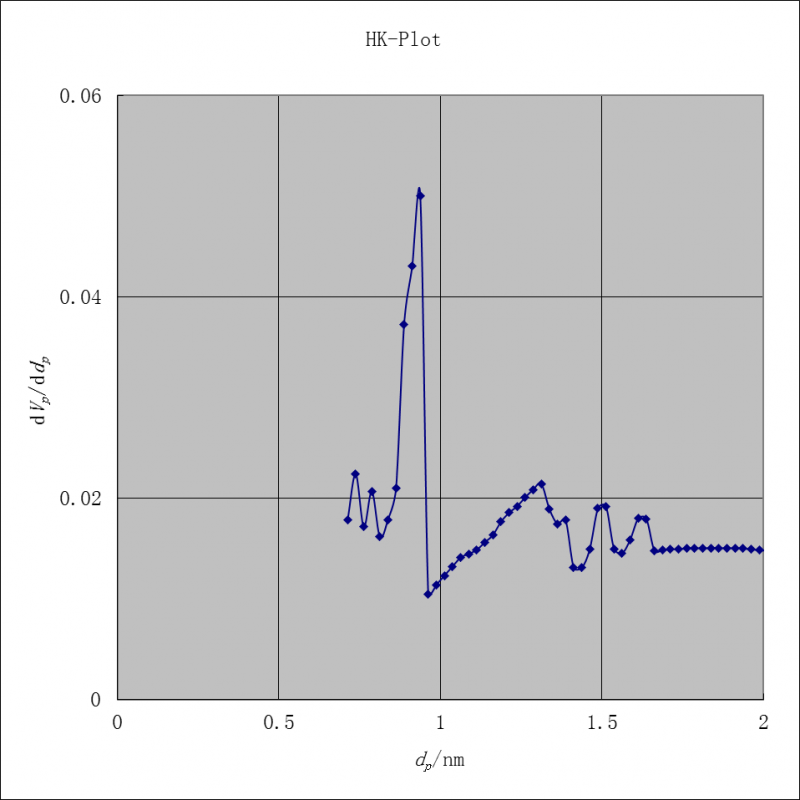

求大神解释，为什么做出来的微孔孔径分布图不是从0开始？不是闭合的？

为什么做出来的微孔孔径分布图不是从0开始？
回复此楼

» 收录本帖的淘帖专辑推荐

石墨烯导热

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-12-02 16:54:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qhzhu

木虫 (著名写手)
★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
wsqsdc: 金币+3 2015-12-03 10:07:55
liwentao2010: 金币+1, 谢谢回帖，辛苦 2015-12-06 14:35:35
氮气分子能进去的孔才能测出来，所以起点不会是零的，只要能测就最小是3.5埃了。
闭合?孔径分布没有闭合不闭合这个说法。

发自小木虫IOS客户端
赞一下 回复此楼
2楼2015-12-02 19:10:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsqsdc

银虫 (小有名气)
引用回帖:
2楼: Originally posted by qhzhu at 2015-12-02 19:10:41
氮气分子能进去的孔才能测出来，所以起点不会是零的，只要能测就最小是3.5埃了。
闭合?孔径分布没有闭合不闭合这个说法。

所以说这个图是正常的吗？我说的闭合意思是一般第一个点不是纵坐标从0开始的吗？为什么这个图是从0.02左右开始的呢
赞一下 回复此楼
3楼2015-12-03 10:09:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格格叔叔

木虫 (正式写手)
★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
liwentao2010: 金币+2, 谢谢回帖，欢迎常来交流 2015-12-06 14:35:48
wsqsdc: 金币+2 2015-12-10 19:53:14
孔径分布图表征的，是某一分压下对应的某一孔的吸附量，也即是孔容孔体积。纵坐标对应的是吸附变化量，横坐标对的是分压，吸附变化量表示的是，分压对应的孔从一开始到吸附饱和的量。所以说不会从0开始。你说的从0开始的，不是这个图，是分压和吸附总量的变化图。纵坐标是V.从你这个图上可以看出，最可几孔径大约在0.9nm。也即是在这个点的孔径最多。
赞一下 回复此楼
寂静默然
4楼2015-12-04 08:44:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rhc2012

铜虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
liwentao2010: 金币+1, 谢谢回帖，欢迎常来交流 2015-12-06 14:36:12
wsqsdc: 金币+1 2015-12-10 19:50:48
妹子， 能问下你是色盲仪器测的么？微孔用氮气测貌似很难侧准呢，我最近也在做微孔材料的孔分布，我用的是氮气测的，貌似不行， 给你看看我的情况 http://muchong.com/bbs/viewthread.php?tid=9698721
赞一下 回复此楼
当老师了
5楼2015-12-06 13:25:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsqsdc

银虫 (小有名气)
引用回帖:
5楼: Originally posted by rhc2012 at 2015-12-06 13:25:31
妹子， 能问下你是色盲仪器测的么？微孔用氮气测貌似很难侧准呢，我最近也在做微孔材料的孔分布，我用的是氮气测的，貌似不行， 给你看看我的情况 http://muchong.com/bbs/viewthread.php?tid=9698721

什么意思？我完全不懂BET，材料是送给别人表征的，只是告诉他要测微孔
赞一下 回复此楼
6楼2015-12-10 19:51:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsqsdc

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 格格叔叔 at 2015-12-04 08:44:48
孔径分布图表征的，是某一分压下对应的某一孔的吸附量，也即是孔容孔体积。纵坐标对应的是吸附变化量，横坐标对的是分压，吸附变化量表示的是，分压对应的孔从一开始到吸附饱和的量。所以说不会从0开始。你说的从0开 ...

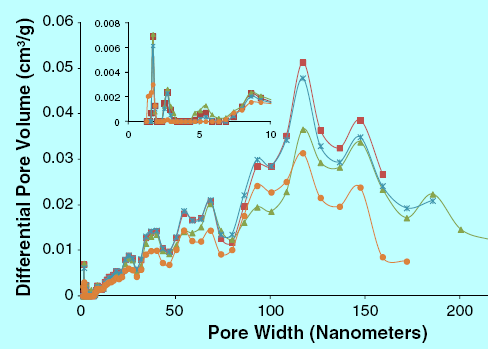

谢谢你，也就是说这个图没什么问题？那我这种图可以用来看样品的孔径大小吗？如果最高峰有位移是不是就代表孔尺寸变大啊？下面这种图又是用什么数据做出来的呢
为什么做出来的微孔孔径分布图不是从0开始？-1
赞一下 回复此楼
7楼2015-12-10 20:01:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格格叔叔

木虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
wsqsdc: 金币+2 2015-12-15 16:34:34
引用回帖:
7楼: Originally posted by wsqsdc at 2015-12-10 20:01:17
谢谢你，也就是说这个图没什么问题？那我这种图可以用来看样品的孔径大小吗？如果最高峰有位移是不是就代表孔尺寸变大啊？下面这种图又是用什么数据做出来的呢

...

对的，你这个孔径分布图没有问题。孔径分布图是可以大致看出孔径的大小分布情况的，最高峰有位移，要看这个位移是怎么发生的，如果是左右发生位移，则表明最可几孔径的尺寸发生了变化。如果最高峰是发生上下位移，则是最可几孔径的多少也就是孔的数量发生了变化，而不是孔径发生变化。你这下面附的图，也是属于孔径分布图，只不过纵坐标换算成微积分了。其实是一个情况，两种不同的表示方式。这个没有问题。
赞一下 回复此楼
寂静默然
8楼2015-12-11 09:06:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsqsdc

银虫 (小有名气)
引用回帖:
8楼: Originally posted by 格格叔叔 at 2015-12-11 09:06:50
对的，你这个孔径分布图没有问题。孔径分布图是可以大致看出孔径的大小分布情况的，最高峰有位移，要看这个位移是怎么发生的，如果是左右发生位移，则表明最可几孔径的尺寸发生了变化。如果最高峰是发生上下位移， ...

感觉还是这种图通用，好看些，我的是微分形式是吗？如果要画成这样的该怎么做？发过来的数据已经是微分形式了

No         W /nm        dVp/cm3 g-1
1        0.4
2        0.446        0.02227
3        0.409        7.777801E-08
4        0.589        1.935404E-18
赞一下 回复此楼
9楼2015-12-11 09:11:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格格叔叔

木虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
wsqsdc: 金币+2 2015-12-15 16:34:07
引用回帖:
9楼: Originally posted by wsqsdc at 2015-12-11 09:11:26
感觉还是这种图通用，好看些，我的是微分形式是吗？如果要画成这样的该怎么做？发过来的数据已经是微分形式了

No         W /nm        dVp/cm3 g-1
1        0.4
2        0.446        0.02227
3        0.409        7.777801E-08
4        0.589        1.935404E-18...

一般在出报告的时候，都会给出原始数据，然后在给出一般的孔径分布图和微分孔径分布图。一般都是系统直接生成的图。具体的整么画，你可以用作图软件来操作。。。
赞一下 回复此楼
寂静默然
10楼2015-12-11 10:04:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
