小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » Gambit中边界条件的设置及其他问题
202/2返回列表上一页12
查看: 3639  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

1036985870

金虫 (小有名气)
送红花一朵
引用回帖:
9楼: Originally posted by wqg1804 at 2015-12-01 22:42:59
那就是五个通道的结构了吗？能把物理过程描述一下吗？我也做气液，随后我画画看
...

好的，非常感谢！我的物理过程就是气体和液体分别以0.5m/s、0.1m/s的速度从如上图所示进入，经中间圆柱气液分布器（5个小圆柱）分布后，进入最下面的圆柱。麻烦了，大神
赞一下 回复此楼
11楼2015-12-01 22:53:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1036985870

金虫 (小有名气)
引用回帖:
10楼: Originally posted by tinymian at 2015-12-01 22:45:30
你实际模型是什么样子的就怎么画比较省事。。另外不是太懂你中间那一块是什么意思，只有那几个小圆柱是计算域吗？还是几个小圆柱外面还有一个圆柱？

几个小圆柱外还有一个大圆柱，高度与小圆柱等高的。计算域有三个圆柱组成，中间那一块就是流体只能通过小圆柱通过，外面的无法通过。
赞一下 回复此楼
12楼2015-12-01 22:59:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tinymian

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
1036985870: 金币+2, 谢谢帮助 2015-12-02 14:54:21
1036985870: 金币+20, 感谢帮助 2015-12-06 14:47:25
引用回帖:
12楼: Originally posted by 1036985870 at 2015-12-01 22:59:31
几个小圆柱外还有一个大圆柱，高度与小圆柱等高的。计算域有三个圆柱组成，中间那一块就是流体只能通过小圆柱通过，外面的无法通过。...

中间的部分既然只有小圆柱能通过，外面的部分是不是可以直接删除了？

发自小木虫Android客户端
赞一下 回复此楼
13楼2015-12-02 11:14:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1036985870

金虫 (小有名气)
引用回帖:
13楼: Originally posted by tinymian at 2015-12-02 11:14:09
中间的部分既然只有小圆柱能通过，外面的部分是不是可以直接删除了？
...

不能删除啊，中间大圆柱是相当于流固耦合的，导热体（固体域）。我想请问一下，有孔的交界面与没孔的interface行吗？如果设置成interface会怎样？
赞一下 回复此楼
14楼2015-12-02 14:53:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一块两毛五

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
五个小圆柱，肯定是要设置为interface的。你的气液分离器，也就是只保留五个小圆柱就行，去掉外圆。圆柱上表面设置为interface与速度入口圆柱底面耦合，小圆柱底面与压力出口圆柱上表面耦合，其余部分默认为wall即可。
赞一下 回复此楼
15楼2015-12-03 16:00:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一块两毛五

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
1036985870: 金币+10, ★★★很有帮助, 谢谢帮助 2015-12-03 22:00:55
1036985870: 金币+40, 谢谢帮助 2015-12-06 14:48:14

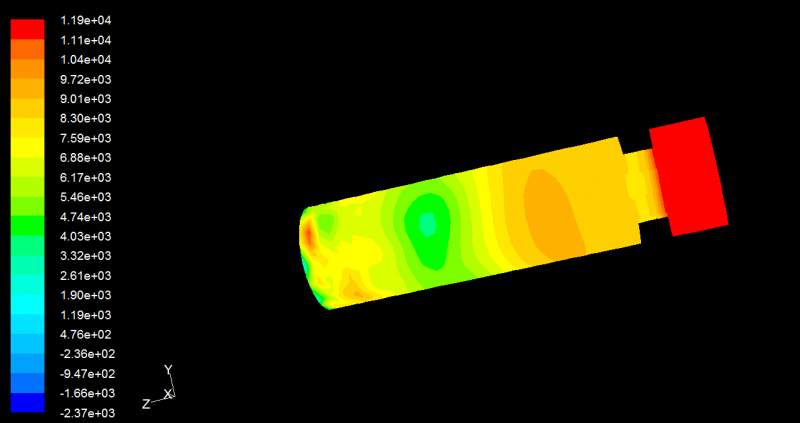

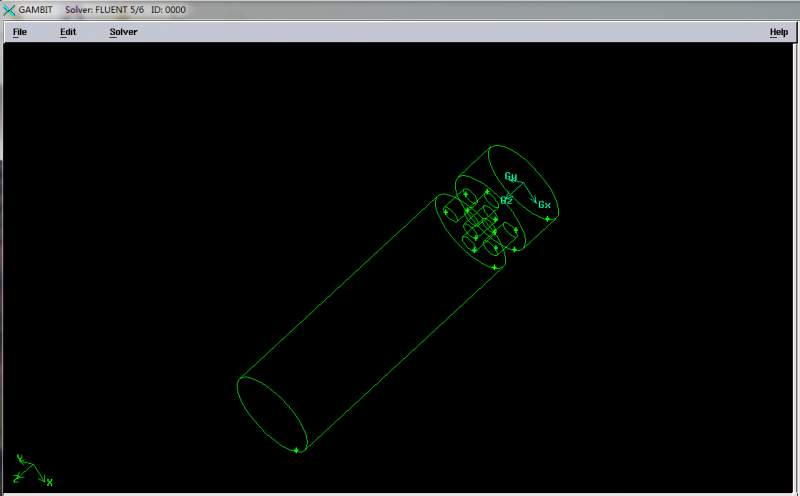

哥们儿，由于尺寸不确定，所以我就凭着感觉来的。这个是我建立的模型以及mesh文件。之后随便加载了下，可以流通。
Gambit中边界条件的设置及其他问题


Gambit中边界条件的设置及其他问题-1
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 0000.msh
    • 2015-12-03 16:26:12, 588.02 K
16楼2015-12-03 16:26:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1036985870

金虫 (小有名气)
引用回帖:
15楼: Originally posted by 一块两毛五 at 2015-12-03 16:00:28
五个小圆柱，肯定是要设置为interface的。你的气液分离器，也就是只保留五个小圆柱就行，去掉外圆。圆柱上表面设置为interface与速度入口圆柱底面耦合，小圆柱底面与压力出口圆柱上表面耦合，其余部分默认为wall即可 ...

很感谢你的回复！你好，你画的这种情况，我也会。五个小圆柱不一定需要与速度入口圆柱建立interface，也不一定需要与压力出口圆柱建立interface。另外，我可不可以问问一下，如果我需要将中间圆柱与五个小圆柱建立流固耦合，考虑导热问题。我该如何指定边界条件呢？这个问题解决了，我把96金币都给你，另外送一朵红花。
赞一下 回复此楼
17楼2015-12-03 21:59:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一块两毛五

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
1036985870: 金币+10 2015-12-04 10:31:45
引用回帖:
17楼: Originally posted by 1036985870 at 2015-12-03 21:59:36
很感谢你的回复！你好，你画的这种情况，我也会。五个小圆柱不一定需要与速度入口圆柱建立interface，也不一定需要与压力出口圆柱建立interface。另外，我可不可以问问一下，如果我需要将中间圆柱与五个小圆柱建立 ...

如果你打算在气液分离器那地方建立流固耦合的话，应该是将五个小圆柱的圆柱面而不是上下面，设置为interface吧。因为你需要五个小圆柱与中间大圆柱反应，那就需要信息传递，所以五个小圆柱就必须设置为interface。
你用中间的大圆减去五个小圆，不要选择retain和connected，这样才能保留两个面。你试试这样可不可以
赞一下 回复此楼
18楼2015-12-04 09:35:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1036985870

金虫 (小有名气)
引用回帖:
18楼: Originally posted by 一块两毛五 at 2015-12-04 09:35:35
如果你打算在气液分离器那地方建立流固耦合的话，应该是将五个小圆柱的圆柱面而不是上下面，设置为interface吧。因为你需要五个小圆柱与中间大圆柱反应，那就需要信息传递，所以五个小圆柱就必须设置为interface。 ...

中间的大圆与五个小圆无法使用布尔命令，因为两者与体是一个整体。另外，用中间大圆柱减去五个小圆柱，不选择retain和connected，五个小圆柱的地方就是空的，那岂不是流体都从其他地方走了？可能是我没有表述清楚，正如有人说的，用五个小圆柱split中间大圆柱，但是问题来了，我如何将中间那一部分与速度入口圆柱建立联系，与压力出口圆柱建立联系呢，如果interface的，导入到fluent中出现警告信息：Partition method "Metis" is not allowed for autopartitioning for cases with nonconformal
        interfaces before the interfaces are defined
         and intersected, use "Principal Axes" instead.
         You may use the "Metis" partition method
          after the case is read in and the interfaces
           are intersected.
网格检查失败。
赞一下 回复此楼
19楼2015-12-04 10:18:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1036985870

金虫 (小有名气)
引用回帖:
19楼: Originally posted by 1036985870 at 2015-12-04 10:18:37
中间的大圆与五个小圆无法使用布尔命令，因为两者与体是一个整体。另外，用中间大圆柱减去五个小圆柱，不选择retain和connected，五个小圆柱的地方就是空的，那岂不是流体都从其他地方走了？可能是我没有表述清楚， ...

本贴已经完结，我将根据帮助程度大小，把所剩下的金币送给那些帮助过我的人，感谢各位的参与！！！
赞一下 回复此楼
20楼2015-12-06 14:41:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
