[求助] 涂层防腐,菜鸟上路做EIS,求大神找茬 已有1人参与

鄙人刚换专业,老大给了一个电化学做防腐的活,让先测一下金属饮料罐的防腐涂层开发。但是问题来了,自己从没做过EIS,周边也没人做过,所以请各位看官不吝赐教,谢谢!

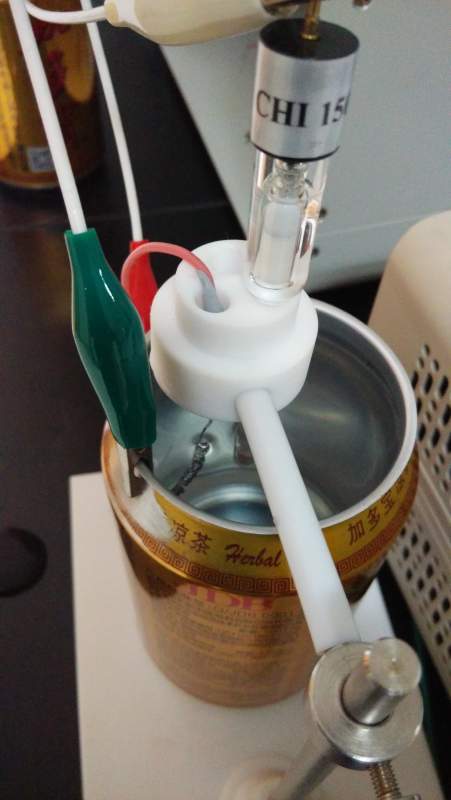

图一是我自己搭建的体系,找了一个饮料罐作为工作电极,焊了一段铂金丝作为辅助电极,买了一根CHI150甘汞作为参比电极,测试面积未知
图2是测试的开路电压、

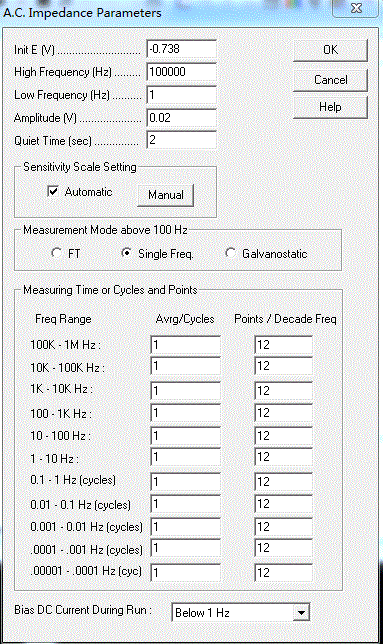

图3是EIS测试的设置参数,其中频率做了两种,一种是100K-1HZ,另一种是100K-0.1HZ,貌似两者出来的图形没多大区别
图4是内壁完好的易拉罐用图1-3做的EIS结果(设备显示的,未处理),我看着凌乱了,这是个什么鬼,完全没见过这种,不是说应该是一个大的半圆么????
图5是内壁破损的易拉罐用图1-3做的EIS结果(设备显示的,未处理),看上去貌似还有点像文献里说的,不过高频的半圆没有出现


请各位大神告诉我怎么样才能让图3的数据正常,是我的体系搭建的有问题么?图5高频的半圆没有是什么原因导致的?谢谢!

涂层防腐,菜鸟上路做EIS,求大神找茬


涂层防腐,菜鸟上路做EIS,求大神找茬-1


涂层防腐,菜鸟上路做EIS,求大神找茬-2


涂层防腐,菜鸟上路做EIS,求大神找茬-3


涂层防腐,菜鸟上路做EIS,求大神找茬-4
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烟云

银虫 (著名写手)

工作电极太大,eis一般对电极是工作电极的两倍。好家伙,你整了个大罐罐做工作电极,一根针做对电极。结果失真。有铂片尽量用铂片做对电极,没有的话铂丝凑合,把罐罐剪下来一片封装做工作电极吧,1平分厘米就行。

发自小木虫Android客户端
2楼2015-12-01 17:59:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

残缺的极品

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
jeff447510: 金币+10 2015-12-02 12:06:05
别人都是对电极面积尽量比工作电极大点,你正好反过来。频率范围选择不是那样看的
3楼2015-12-02 09:05:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jeff447510

银虫 (小有名气)

引用回帖:
2楼: Originally posted by 烟云 at 2015-12-01 17:59:02
工作电极太大,eis一般对电极是工作电极的两倍。好家伙,你整了个大罐罐做工作电极,一根针做对电极。结果失真。有铂片尽量用铂片做对电极,没有的话铂丝凑合,把罐罐剪下来一片封装做工作电极吧,1平分厘米就行。
...

实验室没有铂片,可不可以用别的金属代替,比如说不锈钢什么的?
4楼2015-12-02 12:07:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jeff447510

银虫 (小有名气)

引用回帖:
3楼: Originally posted by 残缺的极品 at 2015-12-02 09:05:05
别人都是对电极面积尽量比工作电极大点,你正好反过来。频率范围选择不是那样看的

“频率范围选择不是那样看的”,那是怎么看的
5楼2015-12-02 12:37:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烟云

银虫 (著名写手)

引用回帖:
4楼: Originally posted by jeff447510 at 2015-12-02 12:07:37
实验室没有铂片,可不可以用别的金属代替,比如说不锈钢什么的?...

不锈钢不好,买个铂片才六七百。

发自小木虫Android客户端
6楼2015-12-02 16:28:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jeff447510

银虫 (小有名气)

引用回帖:
6楼: Originally posted by 烟云 at 2015-12-02 16:28:51
不锈钢不好,买个铂片才六七百。
...

好吧!真心不想去走审批
7楼2015-12-03 08:32:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chaos_424

铜虫 (小有名气)

买个对电极也不难吧
8楼2015-12-03 14:29:53
