[交流] 不会!!!,锂硫电池首次充放电平台图怎么出来的 已有18人参与

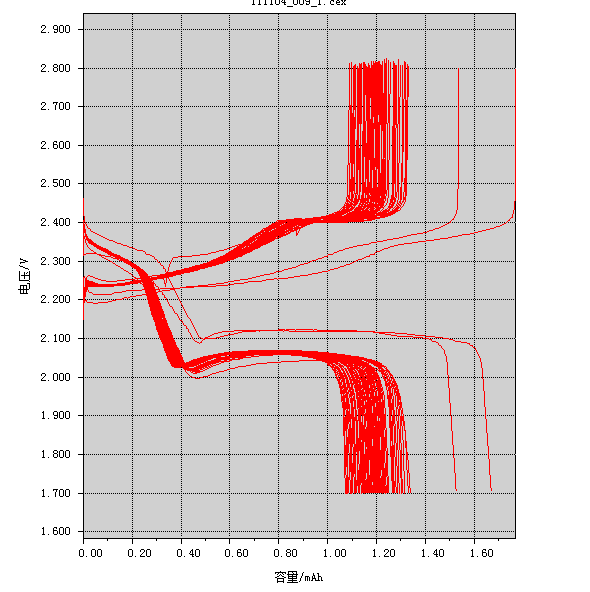

锂硫电池首次充放电平台图怎么画,...........我看到蓝电池测试系统有的,我不知道数据在哪里,还是要恒流充放电??新手一枚,请各位师兄师姐教一下吧

不会!!!,锂硫电池首次充放电平台图怎么出来的


不会!!!,锂硫电池首次充放电平台图怎么出来的-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

xiekongwei

铁杆木虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖

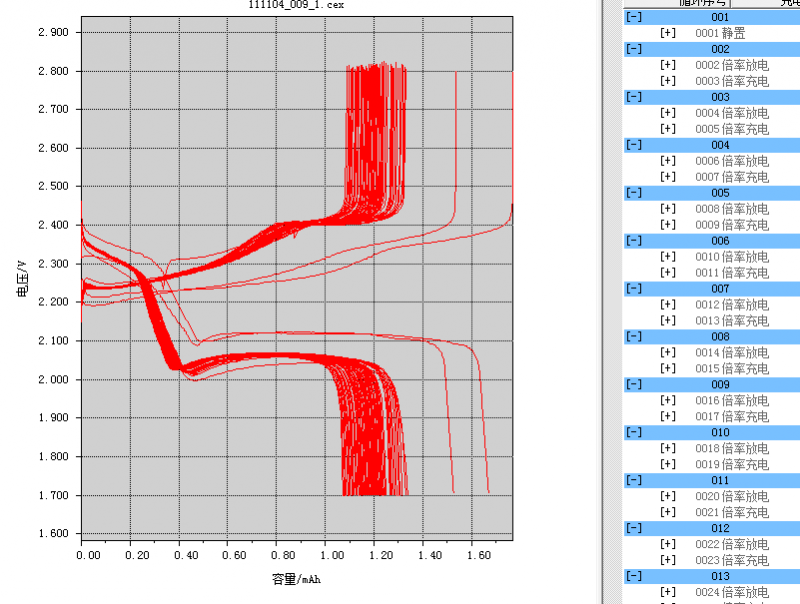

右边数据中第二圈把倍率放电前面那个+点开,出现一列数据,选择电压,比容量,电压纵坐标,比容量横坐标,充电曲线同理,就可以做充放电曲线了

» 本帖已获得的红花(最新10朵)

好好学习天天向上
27楼2015-11-17 17:04:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiekongwei

铁杆木虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
28楼: Originally posted by 那一方天空 at 2015-11-17 21:55:20
真的是非常谢谢你,我真是不知道数据在哪里,……现在知道了数据在哪了,谢谢你啊,但是数据选不中,不能复制,这要怎么办呢?
...

点开以后,随便点一行,就出现电压电流比容量之类的,然后,从最上面选择你要的一列,右击,复制到orign,就好了

发自小木虫Android客户端
好好学习天天向上
29楼2015-11-18 07:45:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

翩然雪海

铜虫 (小有名气)

2楼2015-11-13 16:59:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
3楼2015-11-13 17:44:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

那一方天空

新虫 (小有名气)

引用回帖:
3楼: Originally posted by Sandoz at 2015-11-13 17:44:22

,会不?我身边也没人教我
4楼2015-11-13 19:33:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

那一方天空

新虫 (小有名气)

,哪位有空指导下
5楼2015-11-13 19:48:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangtilong

铁杆木虫 (著名写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
选择电压-时间曲线,分段的第一段

发自小木虫IOS客户端
在爱没开始以前,你永远想象不出会那样爱一个人;在爱没结束以前,你永远想象不出那样的爱也会消失!
6楼2015-11-14 09:31:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qing_99

木虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
选中首次充放电的电压,比容量数据,拷贝下来,就可以用来画图了

发自小木虫Android客户端
7楼2015-11-14 12:27:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amme

银虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
充放电平台不是都很明显吗 图上就能看出
8楼2015-11-14 15:38:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

domyself123

新虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
把数据拷贝下来,用origin作图,充放电比容量对电压作图

发自小木虫Android客户端
9楼2015-11-15 22:14:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DCl1993

铁杆木虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
那个最平缓的一段就是平台啊!
电化学方向
10楼2015-11-16 08:33:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
