应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 压力加工 » 轧制时候轧制方向晶粒没有拉长怎么回事
152/2返回列表上一页12
查看: 1725  |  回复: 14
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

starior

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1000度已经到再结晶温度了，一般精轧温度在800多度，你可以试试。

发自小木虫Android客户端
赞一下 回复此楼
11楼2015-11-06 12:15:47
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

houmajsa

金虫 (初入文坛)
再结晶了。
回复此楼
12楼2015-11-06 21:21:49
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wxfysdx2009

金虫 (小有名气)
引用回帖:
9楼: Originally posted by autom123 at 2015-11-06 08:45:59
1000度，温度很高，30%，变形量不算大，空冷，冷速一般，完全有机会自回火成等轴，还有，你观察的方向是哪个方向

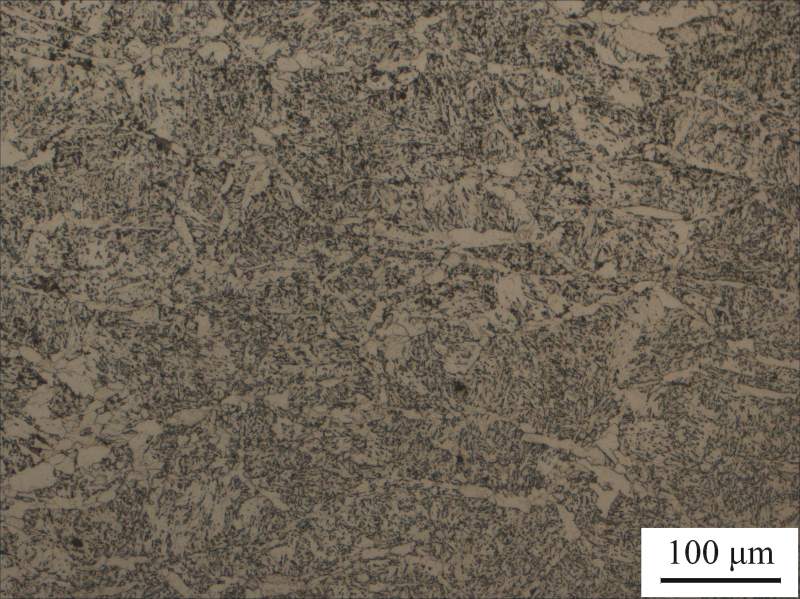

这张是终轧750℃总变形50％的200X金相，纵向取样，也观察不到变形，都快无语了
轧制时候轧制方向晶粒没有拉长怎么回事
赞一下 回复此楼
13楼2015-11-07 10:53:21
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rat0902

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
终轧温度高，轧后奥氏体回复再结晶呈等轴状

发自小木虫Android客户端
赞一下 回复此楼
14楼2015-11-07 12:30:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

autom123

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
13楼: Originally posted by wxfysdx2009 at 2015-11-07 10:53:21
这张是终轧750℃总变形50％的200X金相，纵向取样，也观察不到变形，都快无语了

...

从大块的白色组织看还是能看到一些变形的痕迹。还有，你终轧的一道用多大变形量，轧后冷却方式是什么。如果想看变形的话，终轧态不要用热轧，用大变形量，你再试下。如果有变形温度的要求，在大变形的前提下，速冷。
赞一下 回复此楼
无色的茶
15楼2015-11-09 09:20:14
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 wxfysdx2009 的主题更新
152/2返回列表上一页12
普通表情 龙 兔 虎 猫 高级回复(可上传附件)
信息提示
关闭
请填处理意见
关闭
